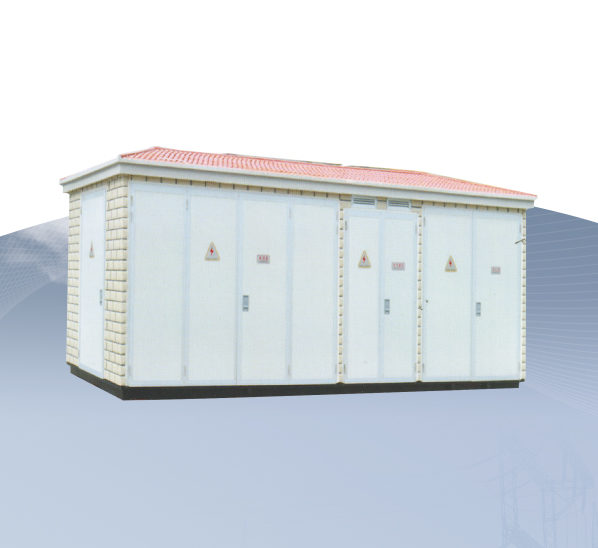

ZBWF ? -40.5/0.69 系列風力發電用箱式變電站（以下簡稱箱變）是一種將風電機組發出的 0.6~0.69kV 電壓升高到35kV 后，并網輸出的專用設備。該產品是我公司對應近海風電 場單機容量大， 防護高的要求開發的新產品。
1、海拔高度不超過1000m：
2、環境溫度：-45℃ ~+45℃：
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件 時, 用戶可與我公司協商。。
1、高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；低損壞、低噪音、性能優越， 箱體采用防盜結構；
2、高、低壓保護完善，運行可靠，維護簡單；接續方案靈活多樣；
3、高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負 荷開關有真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流 熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。高壓負荷開關推薦選用真空 負荷開關產品，彈簧操動機構采用AC220V 操作，能加裝箱變保護裝置，輕重瓦斯接口；并按變 壓器容量配熔斷器，帶避雷器及帶電顯示裝置。組合電器真空滅弧室和隔離刀閘、接地刀閘之間 具有可靠的機械聯鎖，只有在真空滅弧室處于分閘狀態下時，才能夠操作隔離刀閘和接地刀閘， 隔離刀閘與接地刀閘聯動。熔斷器的脫扣裝置為三極聯動，所配用的熔斷器為撞針式熔斷器。撞 擊器可以直接分?jǐn)嘭?fù)荷開關，確保在能快速切斷故障。
4、低壓側主開關采用智能型斷路器，選擇性保護。
5、選用低損耗、油浸式、全密封S9、S10、S11 系列變壓器， 也可選用樹脂絕緣或 NOMEX 紙絕緣環衛型干式變壓器，底部均配有小車，變壓器可方便地進出。
6、外殼材料采用非金屬環衛箱體，耐腐蝕和防鹽霧。也可選用復合板、不銹鋼板等。
7、箱變可以根據用戶要求高低壓側加操作走廊。
1、基礎平面圖；
2、圖中基座及上平面均@200 砼( 配筋φ16) 制作；
3、基礎內預埋電纜穿根數及方位由用戶根據電纜的根數及方位確定；
4、基礎內的所有預埋鐵件及支撐件應接地：
5、接地棒根數由土壤情況確定，保護接地電阻小于4Ω；
6、接地線可用40x4 鍍鋅扁鋼制作，接地太可用5# 角鋼制作；
7、接地極與接地線連接處焊接且刷瀝青防腐
訂貨時應提供以下資料：
1、產品的全型號包括主電路方案號和輔助電路方案號；
2、主電路系統組合順序圖；
3、安裝平面布置圖；
4、輔助電路電氣原理圖；
5、電路中電壓、電流、時間等整定參數；
6、與產品正常使用不符的其它特別要求。
7、其它具體工程要求，請與我公司協商，按具體要求設計。
