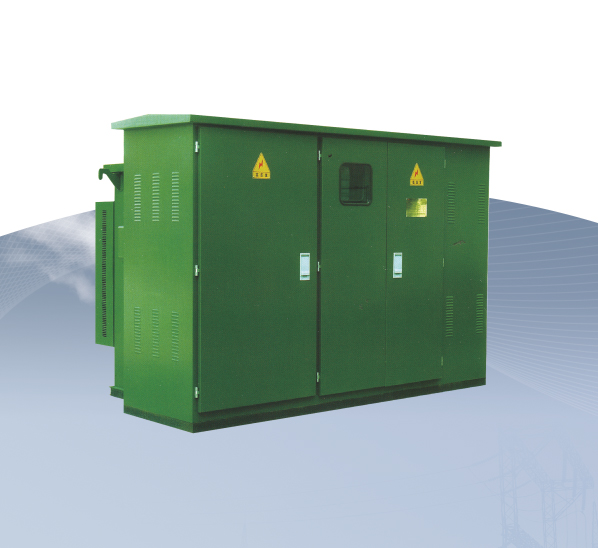

1、全絕緣、全密封、免維護；
2、結構緊湊、體積僅為同容量歐變的1/3-1/5；高度僅為1.5，不擋視線；
3、采用分箱式結構，避免變壓器油箱內油的污染；
4、高壓側采用雙熔絲全范圍保護，大大降低成本；
5、即可用環網，也可用于終端，電纜頭可在200A 負荷電流時緊急插拔；
6、低壓側可加裝欠壓控制器，當系統內出現不正常電壓時，可快速切除低壓側負荷；
7、高壓側油浸式負荷開關或SF6 負荷開關，可自動升級，為實現配網自動化打下基礎。
廣泛用于城市電網改造、住宅小區等各類公共場所以及廠礦、賓館、機場、鐵路、碼頭、高速 公路等戶內外場所。
1、海拔高度不超過1000m：
2、環境溫度：-35℃ ~+40℃：
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°。
本產品符合下列標準：
GB/T17467-1998《高壓／低壓預裝式變電站》
DL/T537-93《6-35kV 箱式變電站訂貨技術條件》
| 序號 | 項目 | 單位 | 技術參數 |
| 1 | 額定電壓 | KV | 10/0.4(高壓/低壓） |
| 2 | 高工作電壓 | KV | 12(高壓側） |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定容量 | KVA | 150-1600 |
| 5 | 1min工頻耐壓 | KV | 35 |
| 6 | 雷電沖擊電壓 | KV | 75 |
| 7 | 冷卻方式 | 油浸自冷 | |
| 8 | 高壓后備熔斷器開斷電流 | KA | 50 |
| 9 | 插入式熔斷器開斷電流 | KA | 2.5 |
| 10 | 環境溫度 | °C | -35~+40 |
| 11 | 線圈允許溫升 | k | 65 |
| 12 | 無載調壓 | ±5% 或±2×2.5% | |
| 13 | 噪聲等級 | db | 50 |
| 14 | 防護等級 | KV | IP43 |
選用新型S9 系列變壓器身，損耗低，過載能力好，抗短路能力強，所有緊固件均經過防護處理。 也可選用性能更優良的S11 系列環型無接縫鐵芯變壓器。
| 容量KVA | 電壓KV | 聯接組標號 | 空載電流％ | 空載損耗W | 阻抗電壓％ | 負載損耗 | |||||
| 高壓 | 低壓 | S9 | S10 | S11 | S9 | S10 | S11 | ||||
| 160 |
10±5% 或 2×2.5% |
0.4 |
Dyn11 Y.yno |
1.4 | 1.4 | 0.2 | 400 | 320 | 255 | 2200 | |
| 200 | 1.3 | 1.3 | 0.2 | 480 | 380 | 305 | 2600 | ||||
| 250 | 1.2 | 1.2 | 0.2 | 560 | 450 | 360 | 3050 | ||||
| 315 | 1.1 | 1.1 | 0.2 | 670 | 530 | 425 | 4 | 3650 | |||
| 400 | 1.0 | 1.0 | 0.15 | 800 | 650 | 505 | 4300 | ||||
| 500 | 1.0 | 1.0 | 0.15 | 960 | 750 | 605 | 5100 | ||||
| 630 | 0.9 | 0.9 | 0.15 | 1200 | 910 | 755 | 6200 | ||||
| 800 | 0.8 | 0.8 | 0.15 | 1400 | 1080 | 980 | 7500 | ||||
| 1000 | 0.7 | 0.7 | - | 1700 | 1260 | - | 4.5 | 10300 | |||
| 1250 | 0.6 | 0.6 | - | 1950 | - | - | 12000 | ||||
美式箱變高壓側由后備保護熔斷器和插入式熔斷器串聯提供全范圍保護，原理簡單，經濟可靠； 后備保護熔斷器為油浸式高壓限流熔斷器，開斷容量大，僅在變壓器內部故障時動作插入式熔斷器 內裝雙敏熔絲，可提供電流與溫度雙重保護，雙敏熔絲熔斷后，可在現場方便地更換熔芯。
負荷開關為油浸式、三相聯動開關、彈簧操作機構；可帶負荷分合閘操作，其分合速度與操作 力大小無關，型式有二工位、四工位T 型、四T 位V 型等可供選擇。
| 項目名稱 | 單位 | 315A | 630A | |
| 額定電壓 | KV | 12 | 12 | |
| 局電流 | A | 315 | 630 | |
| 額定頻率 | Hz | 50 | 50 | |
| 額定短路關合電流 | kA | 31.5 | 50 | |
| 額定短時耐受電流 | kA | 12.5 | 50 | |
| 額定短時耐受時間 | S | 2 | 2 | |
| 機械壽命 | 次 | 2000 | 2000 | |
| 雷電沖擊試驗 | 相間對地 | KV | 75 | 75 |
| 隔離斷口 | 85 | 85 | ||
| 1min 工頻耐受電壓 | 相間對地 | KV | 42 | 42 |
| 隔離斷口 | 48 | 48 | ||
| 額定峰值耐受電流 | KA | 31.5 | 50 | |
1、總體布置
10kV 預裝式變電站的外形及結構見圖2、圖3 油箱分上下（或左右）兩部分，上面為高壓油箱， 下面為變壓器油箱，兩者僅電氣連接而油不通。原理圖見圖1，圖中“I” “II”線路為環網饋電線， “III”支路為變壓器支路，“IV”為低壓輸出。變電站既可用于環網供電系統，也可用于終端系統中， 轉換十分方便?！癐” “II”線路及“III”支路饋電同環網負荷開關進行切換，同時，變壓器高壓側 進線端裝有后備保護熔斷器和插入式熔斷器，用于保護該支路的短路故障以及過載過溫保護。同時 還可以安裝高壓顯示裝置及安裝避雷器。變壓器的低壓端通過計量表計和低壓斷路器后輸出。
2、變壓器新S9、S11 系列三相油浸式變壓器，具有空載損耗低、溫升低、噪音低、高度低等優點。變壓 器的空載損耗及負載損耗均低于原S9 型變壓器，達到目前國內先進水平。變壓器為全密封式結構， 隔離了大氣的污染及受潮引起的絕緣下降。在油箱頂部留有40-90mm 的空氣墊，與油箱殼體 的波紋可同時起以散熱、冷卻作用，并可降低內部壓力。
| 容量 | A | B | C | H | 里量KG |
| 200kVA 及以 | 1830 | 1,420 | 820 | 1850 | 小于2800 |
| 250-400kVA | 1830 | 1,450 | 850 | 1980 | 3000-3300 |
| 500-630kVA | 1830 | 1480 | 880 | 2070 | 3600-3950 |
| 800kVA | 2200 | 1700 | 950 | 2170 | 4500 |
| 容量 | A | B | C | H | 里量KG |
| 315kVA | 2560 | 1600 | 600 | 1000 | 3050 |
| 400kVA | 2560 | 1600 | 600 | 1000 | 3270 |
| 500kVA | 2560 | 1600 | 600 | 1000 | 3400 |
| 630kVA | 2560 | 1600 | 600 | 1000 | 3900 |
| 800kVA | 2760 | 1600 | 800 | 1000 | 4200 |
| 1000kVA | 2760 | 1950 | 800 | 1000 | 4800 |
| 1250kVA | 2910 | 1950 | 800 | 1000 | 5400 |
| 1600kVA | 2200 | 1700 | 950 | 2170 | 4500 |
其結構見圖4，動力片結構是“V”形結一，見圖中黑色部分，圖中“ I、II”為環網供電進出線， “T”為經后備熔斷器、插入熔斷器接變壓器高壓進線。環網負荷開關帶負荷對網路進行切換。負荷 開關的四個工作狀態：
(1)“1-2-T”位置時，“ I ”和“II”兩網接通，變壓器有電；（變電站起環網作用〉
(2)“ I -T”位置時，“ I ”. 網與變壓器連通；（變電站起終端）
(3)“II-T”位置時，“II”網與變壓器連通；（變電站起終端）
(4)“0”位置時，“I、II ”網與變壓器均斷開』（全部不帶電）
用用操作手柄插入負荷開關轉軸，順時針或逆時針方向旋轉約130°，負荷開關每操作一次， 動力片即轉動一檔。
開關操作舉例：
操作方法一：由電源“ I ”供電改為電源“II”供電。
a、將用操作手柄插入開關軸內；
b、順時針轉動開關一次，此時開關“V”形刀片處于“I -11 -T’位置：
c、順時針方向再轉動一次，此時“V”形刀片處在“II -T”之間為電源“II”供電；操作完成。
操作方法二：
a、特1 用操作手柄插入開關軸內；
b、逆時針轉動開關一次，此時開關“V”形刀片處于“0”位置；
c、逆時針方向再轉動一次，此時“V”形刀片處在” II -T”之間為電源“II”供電；操作完成。
采用以上兩種方法均可以完成從電源“ I ”轉換到電源“II”供電，但二種方法更安全、合理。 電源“ I ”切斷后不會 被送電，同時若電源“II”出現故障也不會造成合到故障上。而采用方法一， 則會出現雙電源供電，當電源“I”轉換到電源“II”時，若電源相位不同等原因造成故障。
4、四工位環網型負荷開關(T 型) 四工位“T”型負荷開關工作原理見圖5。
5、二工位終端負荷開關
其結構圖見圖6，圖中“I”與高壓進線端子相連，用戶在操作時，將用操作手柄插入負荷開 關轉軸中，逆時針方向轉動90 度，負荷開關轉到“分”閘位置，終端負荷開關只用終端供電方式中 切斷變壓器支路，或在更換插入式熔斷器熔芯時工作，因此終端負號負荷開關僅分、合兩位置，且 由于體積較小，操作力也較小，用操作很方便。為減少郵箱內的油污染，建議用戶在操作負荷開關 前先斷開低壓開關以切降低壓側負荷。
它與插入式熔斷器串聯于變壓器支路（見圖2 中R1、R2），構成全范圍保護熔斷器，它只在 變電站內部發生短路故障時熔斷, 故熔斷的幾率很低，裝于上油箱內，若要更新需打開油箱。
A、其熔芯具有雙敏性( 溫度和電流)，即在負載端發生故障（超負荷、或溫度過高）時熔斷。 插入式熔斷器與后備保護熔斷器串聯使用，可從小電流( 幾倍的IN) 到大電流（幾十千安）進行全 范圍保護， 大開斷電流達50kA。
B、后備熔斷器與插入式熔斷器的合理匹配，直接影響到整臺變電站的性能，表3 為10kV 預裝式變電站中熔斷器的選用導則的一部分，僅供參考。切記，不適合其他類型的變電站選用。
| 變壓器容量kVA | 后備保護熔斷器額定A/開斷電流KA | 插入式熔斷器額定電流A |
| 160 | 63/40 | 15 |
| 315 | 100/40 | 40 |
| 500 | 1250/40 | 50 |
| 630 | 150/40 | 65 |
①、表中所列均為熔斷器的額定值。后備保護熔斷器僅在變電站內部發生短路故障時熔斷。
②、所選用的變壓器僅適合用于Dyn11 的聯結方式。
③、選用插入熔斷器時，需考慮在300s 內3-4 倍的變壓器滿容量電流應熔化，同時應滿 足0.1s 時，12 倍的變壓器容量電流不熔化。
④、參考IEC 的有關標準，熔斷器可在油溫為-25℃ ~+40℃的范圍政策工作。當油溫高 于+40℃時，每升高1℃，熔斷器額定電流就應降低1% 使用。
C、插入式熔斷器是可外部更換熔芯的元件，更換時，首先將上油箱壓力釋放閥的按鈕拉 一下，使油箱內外壓力平衡。為確保操作人員及設備的安全，接入式熔斷器不帶負荷時插拔， 故先將低壓開關斷電，以切除低壓側全部負荷，然后用操作手柄將熔斷器座上的手柄旋松，再 旋轉約90 度，以去掉密封墊和外壁間的粘附作用，并向斜上方拉出熔斷器的熔體70~80mm， 停留幾秒鐘。待熔體上的油流掉一些后，再拔出熔體，以免油滴在油箱外的其它元件上；用干 凈的棉布將熔體表面擦干凈，再更換熔芯。更換時，注意熔芯上標明的參數，不同參數不 可代用。更換步驟見附3 將更換好熔芯后熔體，用力插入到熔斷器支座上，將熔體上的手柄旋< 至鎖住位置時，確保不銹鋼墊圈緊靠在熔斷器支座上，手柄扣在凸臺上，以保證變電站全密封， 不進潮氣。然后，將低壓開關再重新合閘，此時即可恢復供電。
D、因為變電站是三相系統，無論是后備保護熔斷器或插入式熔斷器，當一相熔體熔斷后， 一般三相熔體均要更換，除非能確定一相熔體通過了故障電流。
A、12kV 預裝式變電站的高壓進出線采用電纜進出線，由環氧澆注的絕緣套管將高壓電源 引到油箱外，為便于廠家進行試驗及用戶驗收試驗，絕緣套管本身具有承受10kV 工頻耐壓和 雷電沖擊耐壓的能力，未裝電纜頭之前，須了解用戶是否要求裝避雷器，如果需要，則環路 進出線端一組絕緣套管采用雙通型，另一組采用單通型。
B、選用與電纜截面相匹配的時型或T 型電纜頭，將其內外表面及絕緣套管表面用無水乙 醇清洗干凈，涂少許7501 型的真空硅脂在套管表面，并按照電纜工區的用安裝規范，將其 安裝好，而雙通絕緣套管的另一端，用同樣的方法安裝用的全密封式氧化鋅避雷器，電纜頭 的安裝見隨機說明書。
A、出廠的變電站應按油箱中油位計指示注滿25#(45#) 變壓器油，運輸和裝卸時，不準倒置 和翻轉，不得撞擊零件，不準強烈震動；
B、變電站在吊裝移位時應特別注意，起吊鉤應鉤在下油箱的吊鉤上，且鋼絲繩應掛在上油 箱左右兩側導向板凹槽內，以免鋼絲繩將變電站表面油漆損傷，甚至引起整如變電站重心偏移、 傾斜、跌落。
2、安裝
A、變電站在現場安裝時，應注意柜體表面油漆的保護，不允許氣壓表、油位計、溫度計、 插入式熔斷器的手柄和絕緣套管元件有碰撞、裂痕等，螺絲不準松動；
B、將變電站外部、柜門內，絕緣套管表面的塵埃、污物去掉干凈；
C、檢查變電站的銘牌數據、產品合格證是否與訂貨單相符，并根據裝箱單檢查文件、備件 是否遺漏；
D、變電站電纜進出線土建圖7 或圖8。
出廠的產品已經過嚴格的裝配調整，在安裝時不需要重新拆卸，以免影響性能，維護限于下列 情況。
A、每年進行一次變壓器油樣分析；
B、發現油位降低應及時補充，油號應與箱體中的油號相同；
C、熔斷器熔斷后應查明原因，更換熔芯時應與原熔型號額定電流等參數相同。
1、有關尺寸參加組合變尺寸；
2、混凝土臺基應表面平整，組合變電站采用壓板固定的方式固定在臺基上；
3、接地排和電纜固定支架的形式可根據實際情況而定；
4、電纜固定架和接地排應預埋；
5、進出線電纜孔的位置根據具體情況而定；
6、組合變安裝后開關正面須有不小于1.5m 的空隙，以利操作；
7、接地網可用12 鍍鋅圓鋼或40x4 鍍鋅扁銅制作，接地電阻應符合電力部門的要求。
1、低壓斷電
2、拉壓力釋放閥圓環使其釋壓
3、鉤住操作孔向上旋轉90 度；
4、向上100mm，停一下，然后全部拉出;
5、用干凈的棉布擦干；
6、按下圖更換熔芯
7、快速更換的熔芯插入原孔，并扣住。
1、開箱后，檢查文件和附件是否齊全；
2、油位計指示的油位是否符合產品規定；分接開關是否處于正確檔位；
3、對負荷開關進行順時針、逆時針操作，各進行四次，應無“拒分、拒合”等不正確現象;
4、高低壓側直流電阻的測量；
5、變壓器變比的測量；
6、絕緣電阻的測量及工頻耐壓試驗（按出廠時的百分之八十）
隨機附有裝箱單、出廠檢測報告、安裝使用說明書、操作工具、鑰匙、電氣接線圖、電纜附件及根據協議提供的備品備件等。
訂貨時須向我公司提供以下資料
1、產品型號、數量；
2、變壓器型號、容量；
3、變壓器油（25#、45#、高燃點油）；
4、高低壓側一次接線方案及主要元件參數；
5、高壓進線電纜截面；
6、所需的備件。
