1、高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；
2、高、低壓保護完善，運行可靠，維護簡單；
3、占地少，投資省、生產周期短、移動方便；
4、接線方案靈活多樣；

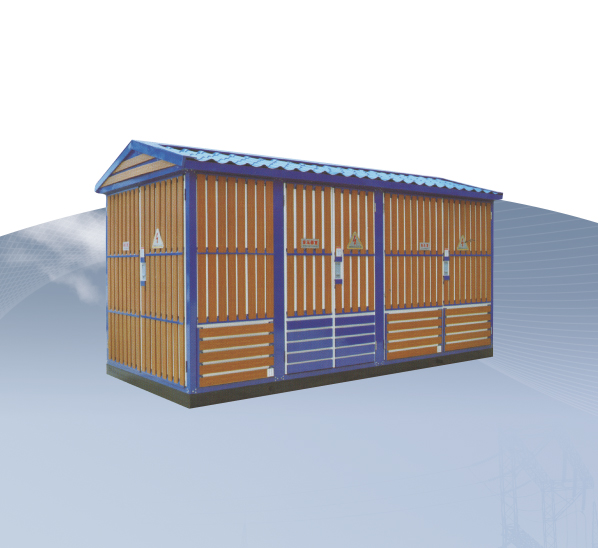

5、結構特別：特別蜂窩式結構雙層（復合板）外殼牢固，隔熱又散熱通風、美觀、防護等級高， 外殼材料有不銹鋼鈦合金、鋁合金、冷軋板、彩鋼板可選；
6、型式多樣：通用型、別墅型、緊湊型等多種樣式；
7、高壓環網柜內可裝配網自動化終端(FTU) 實現短路及單相接地故障的可靠檢測，具備“四遙” 功能，便于配網自動化升級。
廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、 高速公路以及臨時性用電設施等戶內外場所。
1、海拔高度不超過1000m；
2、環境溫度：-25℃ ~+40℃；
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件
時，用戶可與我公司協商。
智能型一體化變電站高壓一般采用負荷開關一熔斷器組合電器保護，熔斷器一相熔斷后，三相 聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級； 熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kVA 以上的變壓器，可選用ZN12，ZN28，VS1 等真空斷路器保護。
低壓側主開關采用智能型斷路器，選擇性保護；出線開關選用新型塑殼式開關體積小、 飛弧短， 多可達30 回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶 選用。
智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11 系列變壓器，也可選用樹脂 絕緣或NOMEX 紙絕緣環衛型干式變壓器，底部可配有小車，變壓器可方便地進出。
本產品符合下列標準：
GB/T17467-1998《高壓/ 低壓預裝式變電站》
DL/T537-93《6-35kV 箱式變電站訂貨技術條件》
| 序號 | 名稱 | 單位 | FN12-12負荷開關 | FZM12-12真空負荷開關 |
| 1 | 額定電壓 | KV | 10 | |
| 2 | 高工作電壓 | KV | 12 | |
| 3 | 額定頻率 | Hz | 50 | |
| 4 | 額定電流 | A | 630 | |
| 5 | 額定開斷負荷電流 | A | 630 | |
| 6 | 熱穩定電流 | KA/S | 20/2 | 20/4 |
| 7 | 動穩定電流 | KA | 50 | 50 |
| 8 | 短路關合電流（峰值） | KA | 50 | 50 |
| 9 | 滿負荷開斷次數 | 次 | 20 | 10000 |
| 10 | 機械壽命 | 次 | 2000 | 10000 |
| 11 | 1min工頻耐壓（相間及對地） | KV | 42 | 42 |
| 12 | 雷電沖擊電壓（相對及對地） | KV | 75 | 75 |
| 型號 | 額定電壓（KV)) | 開斷電流(A) | 開斷電流（KA) | 熔體額定電流（A) | |
| 英國型號 | 國內型號 | ||||
| SDL※J | 12 | 40 | 31.5 | 6.3,10,16,20,25,31.5,40 | |
| SFL※J | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
| SKL※J | 12 | 125 | 31.5 | 125 | |
| 型號 | 脫扣器形式 | 脫扣器額定電流A | 通斷能力KA(AC380V) |
| DW15-630 | 熱-電磁性或電子型 | 315,400,630 | 40 |
| DW15-1000 | 6,308,001,000 | 50 | |
| DW15-1600 | 1600 | 50 | |
| DW15-2500 | 160,020,002,500 | 60 | |
| CW1-2000 | 智能型 | 6,308,001,000,125,010,000,000 | 65(80) |
| CW1-3200 | 200,025,003,200 | 100 |
變電站一次方案參見附圖。
典型方案示例圖參見附圖。
變電站基礎圖參見附，變電站平面布置參見附圖，用戶可根據需要選用。
智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部門要求執行的各項 規定外， 注意以下事項：
A、用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的產品，應按正常使用條件規定，存放于 適當?shù)膱鏊?br /> B、產品應采用用吊具底部起吊，如圖3。
C、產品水平安放在事先做好的基礎上，然后將產品底座與基礎之間的縫隙用水泥沙漿抹封，以 免雨水進入電纜室，通過高、低壓室的底封板接入高、低壓電纜。
D、產品安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、 避雷器下樁頭等均應分別由安裝部門接地。所有接地應共用一組接地裝置，其接地電阻應小于4 歐姆，從接地網引至本產品的接地引線應不少于兩條。
E、產品在安裝完畢或維修后，投運前應進行如下項目的檢驗和試驗：
(1) 變電站內是否清潔；
(2) 操作機構是否靈活;
(3) 主要電器的通斷是否靈活可靠；
(4) 電器輔助觸點的通斷是否可靠準確；
(5) 表計及繼電器動作是否準確無誤；
(6) 儀表及互感器的變比及接線極性是否正確；
(7) 所有電器安裝螺母是否擰緊，安裝是否牢固可靠；
(8) 母線連接是否良好，其支撐絕緣子，夾件是否安裝可靠；
(9) 電器的整定值是否符合要求，熔斷器熔芯規格是否正確：
(10) 主電路及輔助電路的接點是否符合電氣原理圖要求。
F、維修
(1) 產品中所有元件按各自的技術要求維護：
(2) 若選用的變壓器為油浸式，每年應按規定至少進行一次油樣分析檢查；
(3) 運行中的高壓側開關設備，經20 次帶負荷或2000 次無負荷分合閘操作后，應檢查觸頭情況 和滅弧裝置的損耗程度，發現異常應及時檢修或更換。
(4) 低壓開關設備自動跳閘后，應檢查分析跳閘原因，待排除故障后，方能重新投運；
(5) 避雷器每年應在雷雨季節到來之前進行一次試驗；
* 產品附有裝箱單、合格證、安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備 的說明書，鑰匙操作工具以及根據協議書提供的備品備件。
訂貨時須提供以下資料：
1、變電站型號、數量；
2、變壓器的型號、數量；
3、高壓和低壓一次接線方案及主要元件的型號和參數；
4、外殼的材料及著色。
