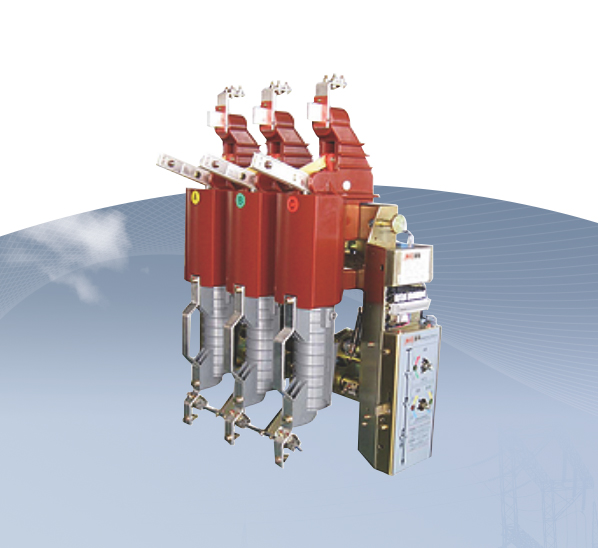

JKFZ-12D/630-20型戶內高壓真空負荷開關（以下簡稱“負荷幵關”）和JKFZR-12D/ T125-31.5真空負荷開關-熔斷器組合電器（以下簡稱“組合電器”）是浙江精科智能設備有 限公司結合國內外先進技術，自行開發的三相交流50Hz,額定電壓12kV的戶內高壓配電開關， 可供工礦企業、高層建筑、住宅小區、學校、醫院、車站、碼頭等配電系統作為戶內三相環網供電設備或終端供電設備使用。
戶內高壓真空負荷開關
● JKFZ-12利用真空滅弧室來提高真空開關的交接電流值和轉移電流值。
● 自帶隔離刀，因而有明顯的斷開點;隔離刀在真空開關及柜門機械互鎖，自動滿足“五防”要求。 真空滅狐室采用了特別結構和特別材料的觸頭，其截流值小，大約3A左右，因而操作過電
壓很低。
● JKFZ-12真空開關的真空滅孤室封閉在絕緣件中，提高了真空滅弧室的防塵防潮性能和絕 緣性能，保護了真空滅孤室免受機械損傷。
● 真空滅弧室與上隔離刀之間的連結，為螺檢碟簧壓緊連結，增長了相間絕緣的爬電距離，降 低了真空開關的內阻，避免了因軟連結反復扭動而產生金屬疲勞造成銅箔斷裂，提高了開關的電氣性能。
● H型高分新真空開關，能開斷25kA短路電流。
● JKFZ-12與熔斷器配合成組合電器，可斷開31.5kA的短路電流。
● JKFZ-12外形尺寸小，可配470mm寬的進線柜、520mm寬的出線柜。
● JKFZ-12的功能模塊結構為用戶提供了各種功能組合選擇和安裝選擇隔離開關、接地開關、熔斷器座、電動操作機械，可以任意選配。
順裝式：右側操作，右側操作。
倒裝式：右側操作，右側操作。
● 隔離開關和接地開關是聯動的，兩者一開一合的時間差，滿足電氣操作規程的要求。● JKFZ-12真空開關的防誤聯鎖機構在操作面板內，確保接地開關、隔離開關、真空開關接 操作規程要求的順序進行操作。
● 真空開關的彈簧儲能操作機構，確保開關的分合速度滿足技術要求且與操作力的大小無關。 為了滿足用戶多種控制和保護的需要JKFZ-12真空開關可配置分勵脫扣器、失壓脫扣器、 過流脫扣器。
● 電動操作在合閘或分閘的過程中，不會因中斷電源而影響分、合閘操作。
● 真空開關選配電動操作機構時，操作電源可選交流電源或直流電源，用戶在訂貨時請注明。 設計了新穎的柜門鎖聯鎖機構，結構簡單可靠，安裝調試方便。
● 海拔局度：不超過1000m。
● 周圍環境溫度：-35°C-+40°C。
● 周圍相對濕度：日平均值不大于95%，月平均值不大于90%。
● 周圍空氣應不受腐蝕性或可燃性氣體，水蒸氣等明顯污染；無經常性的劇烈振動。
● 地震烈度：8度。
● 當使用條件不同或有特別要求時需與制造廠協商對于安裝在海拔高于1000米處的設備其絕緣耐受電壓應乘以系數K，K的大小從下圖中選取。
| 參數名稱 | 單位 | 負荷開關 | 組合電器 | 真空開關(H) | |
| 額定電壓 | KV | 12 | 12 | 12 | |
| 額定頻率 | Hz | 50 | 50 | 50 | |
| 額定電流 | A | 630 | 200 | 630-1250 | |
| 額定預期短路開斷電流 | KA | 31.5 | |||
| 額定電纜充電開斷電流 | A | 25 | 25 | 25 | |
| 額定短路關合電流（峰值 | KA | 50 | 50 | 50 | |
| 額定短路開斷電流（熔斷器） | KA | 31.5 | |||
| 額定短時耐受電流 | KA | 25 | 25 | ||
| 額定峰值耐受電流 | KA | 50 | 50 | ||
| 額定短時耐受電流持續時間（負荷開關） | s | 5 | 5 | ||
| 額定短時耐受電流持續時間（接地開關} | s | 2 | 2 | ||
| 額定開斷轉移電流或交接電流 | A | 3150 | |||
| 短路開斷電流（真空滅弧室） | KA | 25 | 25 | 25、31.5 | |
| 額定雷電沖擊耐受電壓 | 相間、相對地 | KV | 75 | 75 | 75 |
| 隔離斷口 | KV | 85 | 85 | 85 | |
| 真空滅弧室 | KV | 75 | 75 | 75 | |
| 額定短時（1 min)工頻耐受電壓 | 相間、相對地 | KV | 42 | 42 | 42 |
| 隔離斷口 | KV | 48 | 48 | 48 | |
| 真空滅弧室 | KV | 42 | 42 | 42 | |
| 機械壽命 | 次 | 10000 | 10000 | 10000 | |
| 主回路電阻 | μ Ω | ≥ 180 | ≤300 | ≥ 180 | |
| 隔離開關機械壽命 | 次 | ≥ 2000 | ≥ 2000 | ≥ 2000 | |
| 接地開關機械壽命 | 次 | ≥ 2000 | ≥ 2000 | ≥ 2000 | |
| 真空開關按用途分級 | 級 | E2 | E2 | E2 | |
| 真空開關按機械壽命分級 | 級 | M2 | M2 | M2 | |
| 真空開關觸頭開距 | mm | 10±1 | 10±1 | 10±1 | |
| 真空開關平均分閘速度 | m/s | ≥ 0.8 | ≥ 0.8 | ≥ 0.8 | |
| 真空開關平均合閘速度 | m/s | ≥0.6 | ≥0.6 | ≥ 0.6 | |
| 分合閘三相不同期 | ms | ≤2 | ≤2 | ≤2 | |
| 觸頭合閘彈跳時間 | ms | ≤3 | ≤3 | ≤3 | |
| 觸頭接觸行程 | mm | 4±1 | 4±1 | 4±1 | |
| 額定觸頭壓力 | N | 1000 ±200 | 1000 ±200 | 1000 ±200 | |
注：H表示具有高分?jǐn)嗄芰Φ恼婵臻_關
