概 述

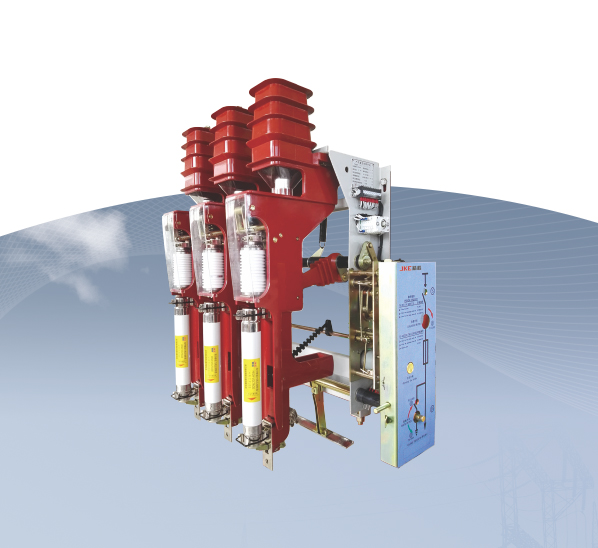

FZN25、FZRN25 型真空負荷開關和組合電器，適用三相交流50Hz 環網或終端供電和工業用電設備中，作負荷控制和短路保護之用，負荷開關分合負荷，閉環電流，空載變壓器和電纜充電電流，組合電器可以開斷直至額定短電流的任何電流，采用直動式隔離斷口和真空滅弧室聯動。具有手動和電動功能。
FZN25、FZRN25 型真空負荷開關和組合電器特別傳動結構設計，滅弧室僅在關合開斷的瞬間承受高壓，故尺寸小，價格低。
FZN25、FZRN25 型真空負荷開關和組合電器可實現隔離斷口和滅弧室斷口的一次性操作。
FZN25、FZRN25 型真空負荷開關和組合電器在靜觸頭與動導電筒之間有耐高溫、強絕緣、且阻燃的透明玻璃罩、保障了設備運行。負荷開關與接地開關設有可靠的機械連鎖，既保證方便了檢修。
型號含義
高壓戶內真空負荷開關- 熔斷器組合電器
特 點
本開關具有真正意義上的雙斷口設計，整體安裝比ZFN21 及其他類型真空系列開關相比具有設計簡單、安裝方便，調試簡捷，體積小，造價低等特點，避開了其他類型開關的配件繁多、安裝繁鎖、調試不易等特點，具有的性價比優勢。本開關可以自帶傳感器及顯示器，可為成套公司等廣大用戶節約相當?shù)牟牧霞爸圃斐杀荆呤袌鐾茝V價值。
本開關帶傳感器及顯示器系列產品用于電纜分支箱內，能節省空間，大大縮小戶外箱的體積。大大降低了生產制造成本。
主要技術參數
產品結構示意圖
產品的外形及安裝尺寸見圖 2
FZN25、FZRN25 型真空負荷開關和組合電器，適用三相交流50Hz 環網或終端供電和工業用電設備中，作負荷控制和短路保護之用，負荷開關分合負荷，閉環電流，空載變壓器和電纜充電電流，組合電器可以開斷直至額定短電流的任何電流，采用直動式隔離斷口和真空滅弧室聯動。具有手動和電動功能。
FZN25、FZRN25 型真空負荷開關和組合電器特別傳動結構設計，滅弧室僅在關合開斷的瞬間承受高壓，故尺寸小，價格低。
FZN25、FZRN25 型真空負荷開關和組合電器可實現隔離斷口和滅弧室斷口的一次性操作。
FZN25、FZRN25 型真空負荷開關和組合電器在靜觸頭與動導電筒之間有耐高溫、強絕緣、且阻燃的透明玻璃罩、保障了設備運行。負荷開關與接地開關設有可靠的機械連鎖，既保證方便了檢修。
型號含義
高壓戶內真空負荷開關- 熔斷器組合電器
特 點
本開關具有真正意義上的雙斷口設計，整體安裝比ZFN21 及其他類型真空系列開關相比具有設計簡單、安裝方便，調試簡捷，體積小，造價低等特點，避開了其他類型開關的配件繁多、安裝繁鎖、調試不易等特點，具有的性價比優勢。本開關可以自帶傳感器及顯示器，可為成套公司等廣大用戶節約相當?shù)牟牧霞爸圃斐杀荆呤袌鐾茝V價值。
本開關帶傳感器及顯示器系列產品用于電纜分支箱內，能節省空間，大大縮小戶外箱的體積。大大降低了生產制造成本。
主要技術參數
| 序號 | 項目 | 單 位 | 參數 | ||
| FZN25-12 ( D ) /T630-20 | FZRN25-12 ( D) / T200-31.5 | ||||
| 1 | 額定電壓 | KV | 12 | ||
| 2 | 額定頻率 | Hz | 50 | ||
| 3 | 額定電流 | A | 630 | 200 | |
| 4 | 額定絕緣水平 | 1 min工頻耐壓 | KV | 滅弧室斷口30；對地、相間42；隔離斷口 48 | |
| 雷電沖擊耐壓 | KV | 對地、相間75；離斷口 85 | |||
| 5 | 額定動穩電流（峰值） | KA | 50 | - | |
| 6 | 4S熱穩定電流 | KA | 20 | - | |
| 7 | 額定有功負載電流 | A | 630 | - | |
| 8 | 額定閉環回路電流 | A | 630 | - | |
| 9 | 額定電纜充電開斷電流 | A | 10 | - | |
| 10 | 開斷空載變壓器容量 | KVA | 1250 | - | |
| 11 | 額定短路開斷電流 | KA | - | 31.5 | |
| 12 | 額定轉移電流、額定交接電流 | A | - | 3150 | |
| 13 | 熔斷器型號 | - | SDLAJ-12 SFLAJ-12 | ||
| 14 | 撞擊器輸出能量 | J | - | 2-5(中等） | |
| 15 | 額定短路關合電流 | KA | 50 | ||
| 16 | 接地開關額定動穩定電流 | KA | 50 | ||
| 17 | 接地開關2S熱穩定電流 | KA | 20 | ||
| 18 | 輔助回路額定電壓 | V | 220、 100 | ||
| 19 | 機械壽命 | 次 | 10000 | ||
產品結構示意圖
產品的外形及安裝尺寸見圖 2
