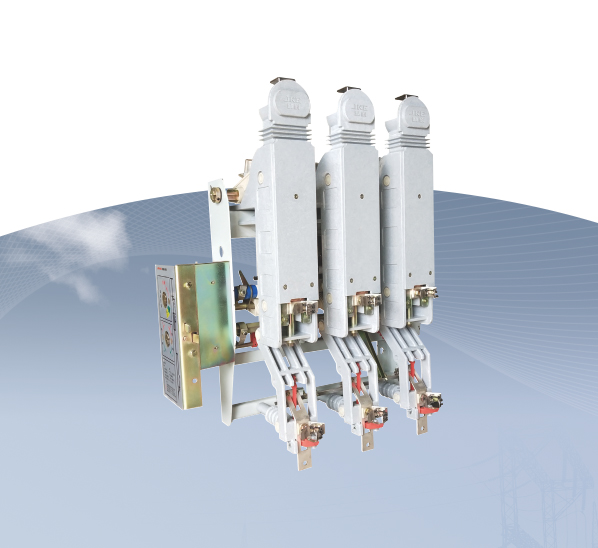

真空負荷開關

真空負荷開關－熔斷器組合電器

真空負荷開關及其熔斷器組合電器主要技術參數

序號	名稱	單位	真空負荷開關 FZN65-12 ( D ) /T630-25		真空負荷開關-熔斷器組合電器 FZRN65-12 ( D ) /T1250-25
1	額定電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630	1250	200
4	額定短時耐受電流	kA	25
5	額定峰值耐受電流	kA	63
6	額定短路關合電流	kA	63		80
7	額定有功負載開斷電流	A	1250		1250
8	額定閉環開斷電流	A	1250		1250
9	開斷空載變壓器	kVA	2000
10	接地故障電流	A	20
11	接地故障條件下的線路和電纜充電電流	A	20
12	額定短路開斷電流	kA	31.5/50(由熔斷器而定）
13	額定交接電流/轉移電流	A	3150
14	固分時間	ms	45
15	工頻耐受電壓（1min )	kV	相間、相對地、真空斷口： 42，隔離斷口間：48
16	雷電沖擊耐受電壓	kV	相間、相對地、真空斷口： 75，隔離斷口間：85
17	機械壽命	次	> 10000

真空負荷開關及其熔斷器組合電器

1、上出線	2、隔離開關	3、絕緣座	4、軟聯接	5、上熔斷器夾
6、熔斷器	7、下熔斷器夾	8、脫扣板	9、下出線	10、金屬框架
11、真空滅弧室	12、彈簧機構	13、操作面板	14、接地并關

● 真空負荷開關為模塊式產品；框架結構，結構緊湊，集成了隔離開關、真空負荷開關、熔斷器、 接地開關為一體的高性能高壓電器產品。
● 體積?。簩挾仍诜趾蠣顟B(tài)下：真空負荷開關寬度≤ 299mm。
● 參數高：真空負荷開關額定電流達1250A；組合電器額定電流達200A，可保護2000kVA 的變 壓器。
● 進線隔離開關與接地開關聯動，接地開關分開后則同一動作內進線隔離開關便合上。
● 旋轉式隔離開關，分閘后具有可見的斷口。
● 真空負荷開關與隔離（接地）開關之間有機械聯鎖防止誤操作。確保隔離開關合閘后方可合真 空負荷開關；真空負荷開關分閘后方可分閘隔離開關。
● 負荷開關可選裝電操機構，為電動、手動兩用，可實現遠距離控制。
● 可選裝輔助開關、分勵及過流脫扣器。
● 真空負荷開關分合閘速度不受人力操作的大小影響。
● 防誤機構滿足成套高壓設備“五防”的要求。
