適用范圍
● 3.1 海拔高度：不超過1000m；
● 3.2 環境溫度：-25℃～ +40℃ ；
● 3.3 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
● 3.4 周圍空氣中無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃氣體、汽油以及鹽劑等；
● 3.5 地震烈度：＜ 8 度；
● 3.6 在超過GB3906 規定的正常的環境條件下使用時，用戶和制造廠協商。
進線柜
* 組合電器柜的額定電流和額定開斷電流根據所配熔斷器而定。
環網柜由母線室、負荷開關室( 或斷路器室)、電纜室、操動機構、聯鎖機構和低壓控制室以及 測量或計量回路等部分組成。各隔室鋼板分隔, 可避免故障部位影響到鄰室。
● 母線室
母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜，母線呈水平布置。 可方便地擴展。
● 主開關室
○ 負荷開關室
開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6 氣體作滅 弧和絕緣介質，在操作軸引出端設有二個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭位置。 開關室內可根據用戶要求加裝SF6 氣體壓力表。
○ 斷路器室
斷路器室位于柜體下部，可根據用戶需要裝配用的真空斷路器，其容量可以滿足正常投切和 分支網絡的操作以及短路電流的開斷等。
● 電纜室
電纜室主要用于電纜連接，使單芯或三芯電纜可以采用 簡單的非屏蔽電纜頭進行連接，同時 充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗 和聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板的門前框 可以拆下，方便電纜安裝。
● 操動機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械 聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和 電動操作裝置，同時低壓室空間還可以供裝設控制回路、計量儀表和保護繼電器等。
開關設備訂貨時應提供下列技術資料:
● 主電路方案圖編號, 用途和單線系統圖、額定電壓、額定電流, 額定短路開斷電流、配電室 平面布置圖及開關設備的排列配置圖等。
● 開關設各控制、測量及保護功能的要求以及其它閉聯鎖和自動裝置的要求。
● 開關設備內主要電器元件的型號、規格及數量。
● 如開關設各之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距 地高度等具體數據。
● 開關設備使用在特別環境條件時, 應在訂貨時詳細說明。
● 其它特別要求。

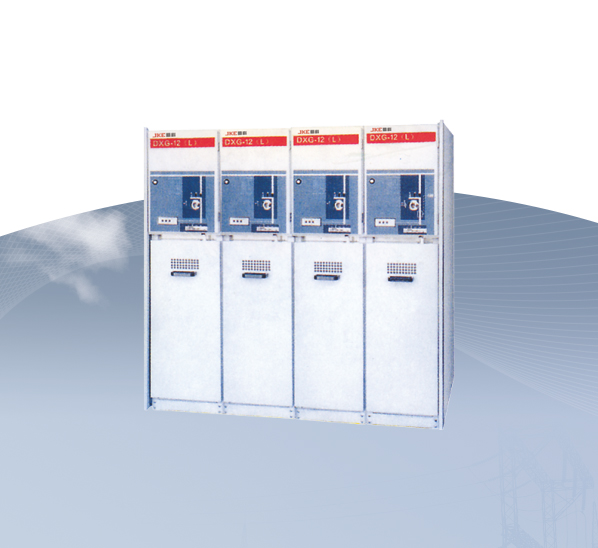

環網柜適用于三相交流50Hz，額定電壓12kV 的戶內配電裝置。廣泛應用于工業及民用電
纜環網及供電末端。
特別適用于小型二次配電站、開閉所、工礦企業、城市居民小區、機場、鐵路、隧道、高
層建筑等電力系統中作為接受和分配電能之用。
● 3.1 海拔高度：不超過1000m；
● 3.2 環境溫度：-25℃～ +40℃ ；
● 3.3 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
● 3.4 周圍空氣中無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃氣體、汽油以及鹽劑等；
● 3.5 地震烈度：＜ 8 度；
● 3.6 在超過GB3906 規定的正常的環境條件下使用時，用戶和制造廠協商。
進線柜
| 名稱 | 單位 | 參數 | |
| 額定電壓 | KV | 12 | |
| 主母線額定電流 | A | 630 | |
| 額定電流 | A | 630 | |
| 額定頻率 | Hz | 50 | |
| 額定短時耐受電流 | KA | 20 | |
| 額定短路持續時間 | S | 4 | |
| 額定峰值耐受電流 | KA | 50 | |
| 額定短路關合電流 | KA | 50 | |
| 額定有功負載開斷電流 | A | 630 | |
| 額定閉環開斷電流 | A | 630 | |
| 額定電纜充電開斷電流 | A | 10 | |
| 接地開關額定短時耐受電流 | KA | 20 | |
| 接地開關額定短時持續時間 | S | 4 | |
| 接地開關額定峰值耐受電流 | KA | 50 | |
| 額定絕緣水平 | 1min 工頻耐受電壓 | KV | (相間，相對地)42；(斷口）49 |
| 雷電沖擊耐受電壓( 峰值) | KV | (相間，相對地)75；(斷口)85 | |
| 主回路電阻 | μΩ | ≤ 400 | |
| 機械壽命 | 負荷開關 | 次 | 5000 |
| 接地開關 | 次 | 2000 | |
| 輔助回路1min工頻耐受電壓 | KV | 2 | |
| SF6 氣體額定壓力(20℃表壓) | Mpa | 0.040±0.005 | |
| SF6氣體年漏率 | ≤ 1% | ||
| 防護等級 | IP3X | ||
| 名稱 | 單位 | 參數 | |
| 額定電壓 | KV | 12 | |
| 額定頻率 | Hz | 50 | |
| 額定電流 | A | 125* | |
| 額定短路開斷電流 | KA | 31.5*，50* | |
| 額定短路關合電流 | KA | 80，125 | |
| 額定轉移電流 | A | 1700 | |
| 主回路電阻（不含熔斷器） | μΩ | ≤ 400 | |
| 額定絕緣水平 | 1min工頻耐受電壓 | KV | (相間，相對地)42；(斷口）49 |
| 雷電沖擊耐受電壓（峰值） | KV | (相間，相對地)75；(斷口)85 | |
| 機械壽命 | 負荷開關 | 次 | 5000 |
| 接地開關 | 次 | 2000 | |
| 輔助回路1min工頻耐受電壓 | KV | 2 | |
| SF6 氣體額定壓力(20℃表壓) | Mpa | 0.040±0.005 | |
| SF6氣體年漏率 | ≤ 1% | ||
| 防護等級 | IP3X | ||
環網柜由母線室、負荷開關室( 或斷路器室)、電纜室、操動機構、聯鎖機構和低壓控制室以及 測量或計量回路等部分組成。各隔室鋼板分隔, 可避免故障部位影響到鄰室。
● 母線室
母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜，母線呈水平布置。 可方便地擴展。
● 主開關室
○ 負荷開關室
開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6 氣體作滅 弧和絕緣介質，在操作軸引出端設有二個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭位置。 開關室內可根據用戶要求加裝SF6 氣體壓力表。
○ 斷路器室
斷路器室位于柜體下部，可根據用戶需要裝配用的真空斷路器，其容量可以滿足正常投切和 分支網絡的操作以及短路電流的開斷等。
● 電纜室
電纜室主要用于電纜連接，使單芯或三芯電纜可以采用 簡單的非屏蔽電纜頭進行連接，同時 充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗 和聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板的門前框 可以拆下，方便電纜安裝。
● 操動機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械 聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和 電動操作裝置，同時低壓室空間還可以供裝設控制回路、計量儀表和保護繼電器等。
開關設備訂貨時應提供下列技術資料:
● 主電路方案圖編號, 用途和單線系統圖、額定電壓、額定電流, 額定短路開斷電流、配電室 平面布置圖及開關設備的排列配置圖等。
● 開關設各控制、測量及保護功能的要求以及其它閉聯鎖和自動裝置的要求。
● 開關設備內主要電器元件的型號、規格及數量。
● 如開關設各之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距 地高度等具體數據。
● 開關設備使用在特別環境條件時, 應在訂貨時詳細說明。
● 其它特別要求。
