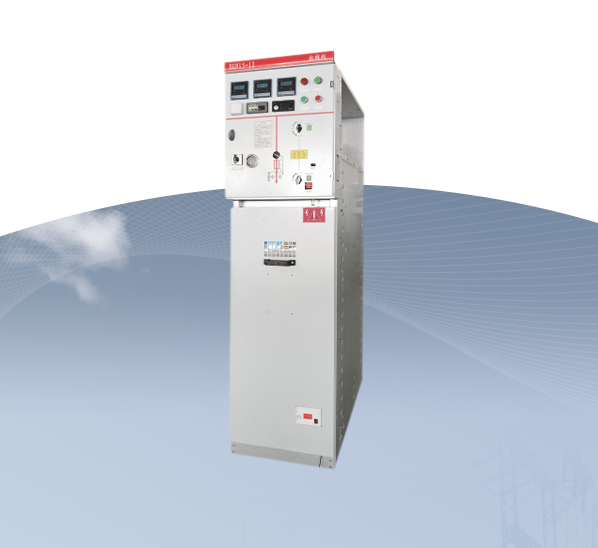

XGN15-12 型系列產品由工廠加工完成的標準功能單元組成，采用技術先進的FLN36-12 負荷開關，以性能優越的SF6 氣體作為滅弧絕緣介質，其柜體體積小，合理緊湊、安裝方便、 操作簡單、運行穩定，在10 千伏供配電系統中得到廣泛認可。
安裝方便：柜體體積小重量輕，使用戶可以進行更加容易托運和安裝，該設備可依據用戶 要求連接形成完整的結線方案，還可選配智能化控制單元，實現智能化控制單元。標準化的設 計使得本產品成為用戶進行變電方案修改和擴展時的 理想選擇。
簡單的操作方式：每一種柜體都配有線路單線圖和可以顯示開關內部部件的模擬顯示器， 操作機構上有能夠保證手柄旋轉方向并正確操作設備的連鎖板，防止誤操作，另外在柜門上提 供保證簡單操作的分步操作說明。
柜體采用進口敷鋁鋅板制作，柜體和柜門及上部小室全部經噴塑處理，所有柜體均裝有可 與鄰近柜體連接的主接地母排。所有金屬部部件：例如接地開關及連鎖部件都與接地母排連接， 為確保連續性，采用螺絲連接的部件之間用銅編織帶連接，柜體后部裝有泄壓門以保證在萬一 的情況下發生內部燃弧時氣體向柜體后部排出，柜體的上蓋板由螺絲固定、可以從外部卸下進 行母線連接，柜體上部的輔助器件小室可以安裝端子板和其它小元件，將小室加高后可以實現 繼電保護。
負荷開關和接地開關采用障礙物型連鎖，接地開關與柜門之間采用強制型連鎖按照下列步 驟可以實現自動連鎖：關上柜門、打開接地開關，將負荷開關合閘，相互分開的操作模式避免了誤操作。
XGN15 － 12 型系列開關柜專業的結構設計，保證了其操作的性
● 將將全柜分成4 個相互絕緣的間隔
● 聯鎖機構直接、可靠、簡單、操作方便。
● 外形：外殼采用敷鋁鋅板模壓成型；外表美觀，結構緊湊合理，體積小，組合十 分方便。框架內有四個相互絕緣的間隔，后面設有壓力釋放口。
● 安裝方便：可按各種設計要求隨意組合、擴展、拼合、快速簡單，安裝十分簡單方便，占地小， 對安裝尺寸無特別要求。
● 免維護：開關密封性好，SF6 絕緣氣體壓力符合IEC60298 標準有關規定，運行可靠， 免維護。
| 名稱 | 單位 | XGN15-12(F) | XGN15-12(F、R) |
| 額定電壓 | KV | 12 | |
| 額定電流 | A | 630 | 125 |
| 額定頻率 | Hz | 50 | |
| Imin工頻而t壓力 | KV | 42 | |
| 雷電沖擊耐壓 | KV | 75 | |
| 額定峰值耐受電流 | KA | 50 | |
| 額定短時耐受電流 | KA | 20 | |
| 空載變壓器開斷空量 | KVA | 1250 | |
| 閉環開斷電流 | A | 630 | |
| 主回路電阻 | μΩ | ≤80 | ≤160 |
| 轉移電流 | A | 1700 | |
| 額定短路開斷電流 | KA | 31.5 | |
| 額定短路關合電流 | KA | 50 | 50 |
| 防護等級 | IP3X | ||
| 變壓器容量（KVA) | 50 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 熔斷器額定電流（A) | 10 | 16 | 16 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 63 | 80 | 100 |
● 1 海拔：不超過1000m
● 2 環境溫度：上限＋ 40、下限－ 25
● 3 相對溫度：日平均不值不大于95%、月平均值不大于90%
● 4 周?chē)諝獠皇芨g性、可燃性氣體、水蒸氣等明顯污染；
● 5 無經常性劇烈震動的場所。
注：當使用條件不同或有其它要求時，需與制造廠協。
XGN15 － 12 型系列開關柜以及FLN36-12 型系列負荷開關已按照國家標準GB3804 － 90 成功通過了所有型式實驗項目。
GB3804 － 90、GB3690、GB11022 － 89、GB16926、IEC298、IEC265、IEC129、 IEC694、IEC420 等。
