適用范圍
1 海拔高度：2000m 及以下。
2 環境溫度：-5℃ ~+40℃，日平均溫度不高于+35℃。
3 相對濕度：在溫度為+40℃時不超過50％；在溫度較低時允 許有較高的相對濕度，有可能 偶然產生凝露；例如+20℃時為 90%。.
4 沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
5 與垂直面傾斜不超過5°。
6 適用于以下溫度的運輸和儲存過程，-25℃ ~+55℃ , 在短時間內（不超過24h）不超過 +70℃。
7 如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。
1 額定絕緣電壓：660V、1000V；
2 額定工作電壓：380V、660V；
3 輔助電路額定電壓：AC220V、380V、DC110V、220V;
4 額定頻率：50Hz~(60)Hz；
5 額定電流：水平母線≤ 3150A；垂直母線630A、800A，1200A
6 額定短時耐受電流：50、80kA/1s，中性母線30kA/1s;
7 額定峰值電流：105,kA/0.1s，50kA/0.1s；
8 功能單元（抽屜）分斷能力：50kA；
9 外殼防護等級：IP30、IP40；
10 母線設置：三相四線制、三相五線制；
11 操作方式：就地、遠方、自動。
GCK 的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘 緊固互相連接成基本柜架，再按需要加上門，擋板、隔板、抽屜、安裝支架以及母線和電器組件 等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點。
1 柜架
柜架采用C 型材組裝而成，柜架零件及用配套零件由本公司配套供貨，保證柜體的精度和 質量。
1.1 零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。( 模數E=20mm，下同）。
1.2 內部結構件采用鍍鋅處理。
1.3 柜體頂蓋為可折卸式，拿掉頂蓋可以看到柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
1.4 外部經磷化處理；然后采用靜電環氧粉末噴涂。
1.5 柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電 維修。
2.1 功能單元：饋電單元、電動機單元、公用電源單元。
2.2 抽屜單元高度模數為200mm，分為1/2 單元、1 單元、1.5 單元、2 單元、3 單元五個 尺寸系列。單元回路額定電流630A 以下。
2.3 每臺MCC 柜 多能安裝9 個一單元的抽屜或18 個1/2 單元的抽屜。
2.4 隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能 抽出。
2.5 主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可進行電器設備的維修。
2.6 功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。
2.7 接地插頭使抽屜在分離試驗連接位置時，保證了保護電路的連續性。
2.8 功能單兀隔室米用金屬隔板隔開。
2.9 隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母 線。
2.10 抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。
2.11 抽屜操作機構說明
CJ-5 抽屜推進機構（以下簡稱機構）是采用螺旋軌跡沿定位件運動方式，實現功能單元推 進和抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關試驗位置 時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、安裝 方式靈活，性能可靠。
3.3 垂直母線采用聚碳酸脂工程塑料外殼封閉。
3.2 GCK、GCL 母線系統采用三相四線制、三相五線制，水平母線裝
于柜頂，N 線、PE 線既可以裝于柜頂，也可以裝于柜下部。
3.3 三相水平母線采用銅母線，機械強度高、散熱性好。開關設備水平銅母排選用( 見表)
安裝高度1800mm。
1 受電柜及母線聯絡柜
柜寬根據開關電流等級及進出線方式分為： 600、800、1000、1200、(800+400)mm;
柜深為 800、1000mm( 推薦用1000mm；上進線上出線柜須用1000mm）
2 饋電柜
柜寬：600，800mm
柜深：800，1000mm( 推薦用1000mm，上出線柜須用 1000mm)。
3 電動機控制柜(MCC)
柜寬：600、600+200mm
柜深：800、1000mm（推薦用1000mm，上出線柜須用 1000mm）。
4 功率因數補償柜
柜寬：600（4、6 路）、800（8 路）、1000（10 路）mm
柜深：800、1000mm。
訂貨時應提供下列資料：
1 主電路方案編號，單元容量及輔助電路控制方式。 ( 即：就地、遠方、自動控制）。
2 開關設備的排列圖和配電室平面布置圖。
3 進出線方式。
4 開關設備的表面顏色。
5 上述第2、3 條如用戶不注明，則按本公司標準設備供貨。
6 若用戶要求漏電保護時，應在訂貨時提出。
其它特別方案可與本公司協商解決。

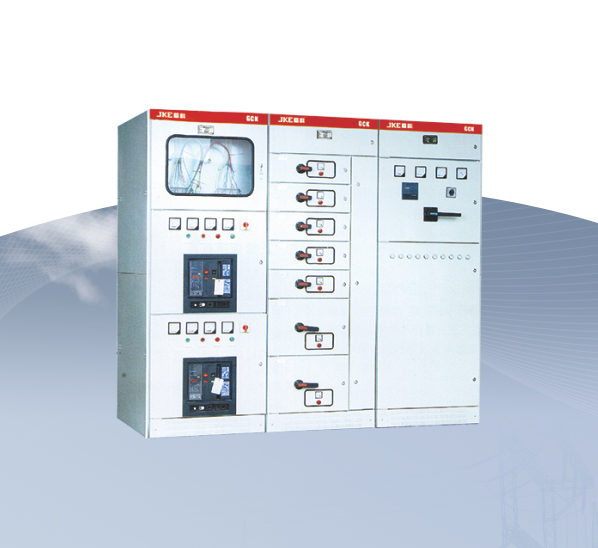

GCK（功能等同于或優于GCL）低壓抽出式成套開關設備( 以下簡稱“開關設備”) 適用于額 定工作電壓380V，交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和 高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。
本產品符合：GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、 IEC439 低壓成套開關設備和控制設備》標準。
1 海拔高度：2000m 及以下。
2 環境溫度：-5℃ ~+40℃，日平均溫度不高于+35℃。
3 相對濕度：在溫度為+40℃時不超過50％；在溫度較低時允 許有較高的相對濕度，有可能 偶然產生凝露；例如+20℃時為 90%。.
4 沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
5 與垂直面傾斜不超過5°。
6 適用于以下溫度的運輸和儲存過程，-25℃ ~+55℃ , 在短時間內（不超過24h）不超過 +70℃。
7 如上述使用條件不能滿足時，應由用戶在訂貨時向本公司提出，協商解決。
1 額定絕緣電壓：660V、1000V；
2 額定工作電壓：380V、660V；
3 輔助電路額定電壓：AC220V、380V、DC110V、220V;
4 額定頻率：50Hz~(60)Hz；
5 額定電流：水平母線≤ 3150A；垂直母線630A、800A，1200A
6 額定短時耐受電流：50、80kA/1s，中性母線30kA/1s;
7 額定峰值電流：105,kA/0.1s，50kA/0.1s；
8 功能單元（抽屜）分斷能力：50kA；
9 外殼防護等級：IP30、IP40；
10 母線設置：三相四線制、三相五線制；
11 操作方式：就地、遠方、自動。
GCK 的基本框架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘 緊固互相連接成基本柜架，再按需要加上門，擋板、隔板、抽屜、安裝支架以及母線和電器組件 等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點。
1 柜架
柜架采用C 型材組裝而成，柜架零件及用配套零件由本公司配套供貨，保證柜體的精度和 質量。
1.1 零部件的成型尺寸，開孔尺寸，設備間隔實行模數化。( 模數E=20mm，下同）。
1.2 內部結構件采用鍍鋅處理。
1.3 柜體頂蓋為可折卸式，拿掉頂蓋可以看到柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
1.4 外部經磷化處理；然后采用靜電環氧粉末噴涂。
1.5 柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電 維修。
2.1 功能單元：饋電單元、電動機單元、公用電源單元。
2.2 抽屜單元高度模數為200mm，分為1/2 單元、1 單元、1.5 單元、2 單元、3 單元五個 尺寸系列。單元回路額定電流630A 以下。
2.3 每臺MCC 柜 多能安裝9 個一單元的抽屜或18 個1/2 單元的抽屜。
2.4 隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能 抽出。
2.5 主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可進行電器設備的維修。
2.6 功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。
2.7 接地插頭使抽屜在分離試驗連接位置時，保證了保護電路的連續性。
2.8 功能單兀隔室米用金屬隔板隔開。
2.9 隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母 線。
2.10 抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。
2.11 抽屜操作機構說明
CJ-5 抽屜推進機構（以下簡稱機構）是采用螺旋軌跡沿定位件運動方式，實現功能單元推 進和抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關試驗位置 時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、安裝 方式靈活，性能可靠。
3.3 垂直母線采用聚碳酸脂工程塑料外殼封閉。
3.2 GCK、GCL 母線系統采用三相四線制、三相五線制，水平母線裝
于柜頂，N 線、PE 線既可以裝于柜頂，也可以裝于柜下部。
3.3 三相水平母線采用銅母線，機械強度高、散熱性好。開關設備水平銅母排選用( 見表)
| 額定電流(A) | 銅母線規格 |
| 630 | 50×5 |
| 1250 | 60×10 |
| 1600 | 80×10 |
| 2000 | 100×10 |
| 2500 | 2(80×10) |
| 3150 | 2(100×10) |
安裝高度1800mm。
1 受電柜及母線聯絡柜
柜寬根據開關電流等級及進出線方式分為： 600、800、1000、1200、(800+400)mm;
柜深為 800、1000mm( 推薦用1000mm；上進線上出線柜須用1000mm）
2 饋電柜
柜寬：600，800mm
柜深：800，1000mm( 推薦用1000mm，上出線柜須用 1000mm)。
3 電動機控制柜(MCC)
柜寬：600、600+200mm
柜深：800、1000mm（推薦用1000mm，上出線柜須用 1000mm）。
4 功率因數補償柜
柜寬：600（4、6 路）、800（8 路）、1000（10 路）mm
柜深：800、1000mm。
訂貨時應提供下列資料：
1 主電路方案編號，單元容量及輔助電路控制方式。 ( 即：就地、遠方、自動控制）。
2 開關設備的排列圖和配電室平面布置圖。
3 進出線方式。
4 開關設備的表面顏色。
5 上述第2、3 條如用戶不注明，則按本公司標準設備供貨。
6 若用戶要求漏電保護時，應在訂貨時提出。
其它特別方案可與本公司協商解決。
