適用范圍
1 周圍空氣溫度：-5℃ ~+40℃；日平均溫度不得高+35℃。超過時，需根據實際情況降容運行。
2 海拔高度：2000mm 及以下。
3 相對濕度： 高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度：如
+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4 安裝傾斜度不超過5°，且整組柜列相對平整 ( 符合GBJ232-82 標準)。
5 開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
注：用戶有特殊要求時，可以與本公司協商解決：
1.1、GCS 輔助電路圖冊共有輔助電路方案120 個，分上下兩冊。上冊《交流操作部分》共分63 個方案，下冊《直流操作部分》共有57 個方案。
1.2、直流操作部分的輔助電路方案，主要用于發電廠變電站的低壓廠( 所) 用系統。適用于200MW 及以下和300MW 及以上容量機組低 壓廠用系統，工作（備用 ) 電源進線，電源饋線和電動機饋線的一般控制方式。
1.3、交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。有6 種適用于雙電源操作控制的組合方案。并設有操作 電氣聯鎖備用投、自復等控制電路，工程設計中可以直接采用。
1.4、直流控制電源為直流220V 或110V，交流控制電源為交流380V 或220V，由抽屜單元組成的成套柜。220V 控制電源引自本柜內專設 控制變壓器供電的公用控制電源，公用控制電源采用不接地方式控制變壓器，留有24V 電源供需要使用弱電信號燈時采用。
1.5、電度表的安裝地點和電壓的引人方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。
2 母線
為提高母線動熱穩定能力和改變接觸面的溫升，裝置全部采用TMY-T2 系列硬銅排，銅排表面采用先進的處理工藝。
a. 水平母線
水平母線置于柜后部母線隔室內，2500A 以上為上下雙層布置，2500A 及下為單層布置，每相由4 條或2 條母排組成，大大提高了母 線的短路強度。
開關設備水平母線銅母線排選用( 見表)
c. 中性接地母線 采用硬銅排。貫通水平中性接地線(PEN) 或接地十中性線(PE+N) 規格( 見表)。
開關設備主要選用技術性能指標先進，采用引進技術國內己能批量生產的電器元件。
a. 主開關
630A 及以上的電源進線及饋線開關，主選DW45 系列，也可以用DW48、CW1 系列、AE 系列、3WE 或ME 系列，根據用戶需要，也 可選用進口的MT 系列或F 系列。
b.630A 以下的饋線和電動機控制用開關，主要選用JDM1 系列、 CM1 系列、塑殼開關也可以選用SM30 系列、TM30 系列塑殼 斷路器。
c. 交流接觸器，主要選用B 系列、LC1 系列、3TB 系列的接觸器以及與之配套的熱繼電器、聯鎖機構。
d. 電流互感器采用森源電氣有限公司監制的SDH、BH-0.66 系列、SDL 系列、SDL1 系列。
e. 熔斷器選用高分斷能力的QSA 系列刀熔和NT00 系列。
f. 為提高主電路的動穩定能力，設計了GCS 系列用的CMJ 型組合式母線夾和絕緣支件，采用高強度、阻燃型的合成材料塑成型，絕 緣強度高，自熄性能好，結構特別，只需調整積木式間塊即可適用不同規格的母線。
g. 為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS 柜用的轉接件，與同類產品比較轉接件熱容量增大， 溫升降低。
h. 如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GCS 系列柜具有良好的通用性，不會因更新電器元件， 造成制造和安裝方面的困難。
3 結構特點( 見附圖2)
3.1 開關設備的主構架采用C 型材，構架采用拼裝結構形式。 主構架上均有安裝模數孔E=20mm。
3.2 開關設備各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3.3 開關設備柜體的尺寸系列( 見表)
a. 抽屜層高的模數為160mm。分為單元、1 單元、1.5 單元、 2 單元、3 單元五個尺寸系列。單元回路額定電流400A 及以下。
b. 抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
c. 每臺MCC 柜 多能安裝11 個一單元的抽屜或22 個單元的抽屜。 其中一單元以上抽屜采用后板。
d. 抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
e. 單元抽屜與電纜室的轉接采用背板式結構ZJ-2 型轉接件。
f. 1 單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1 型轉接件。
g. 抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
h. 抽屜單元設有機械聯鎖裝置：
3.5 饋線柜和電動機控制柜設有用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件實現，既提高了電纜的使用可靠性，又極 大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸240mm 和440mm 可供選用，視電纜數量、截面和甲戶對安裝維修方便的要 求而定。
3.6 考慮到干式變壓器使用的普通性、油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓 器低壓母線方便連接。
3.7 以抽屜為主體，同時具有抽出式和固定分隔，可以混合組合，任意選用。
3.8 開關設備按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N 或PEN 方式。
3.9 柜體的防護等級為IP30、IP40，也可以按用戶需要特別制作。
4 抽屜操作機構說明
CJ-5 抽屜推進機構（以下簡稱機構）是采用螺旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和和抽出過程中， 實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、 安裝方式靈活，性能可靠。
訂貨時應提供以下資料：
1 產品的全型號包括主電路方案號和輔助電路方案號;
2 主電路系統組合順序圖；
3 柜體平面布置圖；
4 輔助電路電氣原理圖；
5 柜內元器件清單；
6 電路中電壓、電流、時間等整定參數;
7 與產品正常使用不符的其它特殊要求。

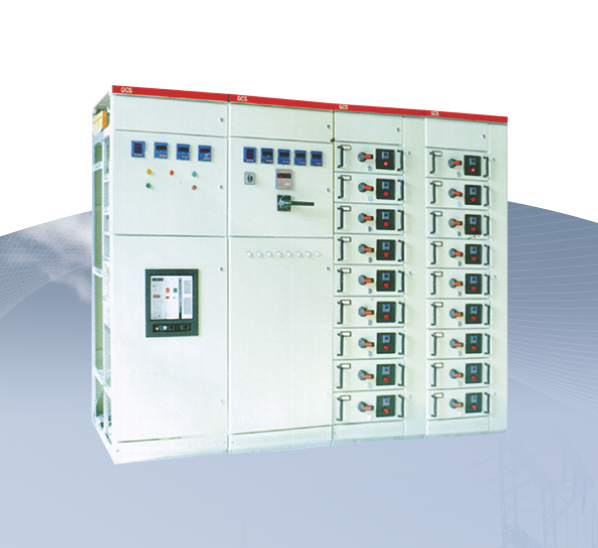

GCS 型低壓抽出式成套開關設備( 以下簡稱“開關設備”) 是我公司為滿足廣大設計單位 和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需 要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前已被電力用戶廣泛選用。
開關設備適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型 發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60) Hz、額定工作電壓為380V(400V)、(660V)，額定電流為4000A 及以下的發、供電系統中的配 電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。開關設備的基本形式( 見圖1)。
本產品符合：GB7251 低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、 IEC 439《低壓成套開關設備和控制設備》標準。
1 周圍空氣溫度：-5℃ ~+40℃；日平均溫度不得高+35℃。超過時，需根據實際情況降容運行。
2 海拔高度：2000mm 及以下。
3 相對濕度： 高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度：如
+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4 安裝傾斜度不超過5°，且整組柜列相對平整 ( 符合GBJ232-82 標準)。
5 開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
注：用戶有特殊要求時，可以與本公司協商解決：
| 主電路額定電壓（V) | 交流380(400)、(660) | |
| 輔助電路額定電壓(V) | 交流220、380(400)直流110、220 | |
| 額定頻率（Hz) | 50(60) | |
| 額定絕緣電壓(V) | 660(1000) | |
| 額定電流(A) | 水平母線 | ≤ 4000 |
| 垂直母線(MCC) | 1000 | |
| 母線額定短時耐受電流（kA/1s) | 50,80 | |
| 母線額定峰值耐受電流(kA/0.1s) | 105,176 | |
| 工頻試驗電壓（V/1min) | 主電路 | 2500 |
| 輔助電路 | 1760 | |
| 母線 | 三相四線制 | Ａ、Ｂ、C、PEN |
| 三相五線制 | Ａ、Ｂ、C、PE、N | |
| 防護等級 | IP30、IP40 | |
開關設備主電路方案共32 組118 個規格( 見表2)，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。包括了發電、供用電 和其它電力用戶的需要，額定工作電流為4000A，適合2500kAV 及以下的配電變壓器選用。
此外，為適應供用電提高功率因數的需要而設計了電容器補償柜；考慮綜合投資的需要而設計了電抗器柜。
1.1、GCS 輔助電路圖冊共有輔助電路方案120 個，分上下兩冊。上冊《交流操作部分》共分63 個方案，下冊《直流操作部分》共有57 個方案。
1.2、直流操作部分的輔助電路方案，主要用于發電廠變電站的低壓廠( 所) 用系統。適用于200MW 及以下和300MW 及以上容量機組低 壓廠用系統，工作（備用 ) 電源進線，電源饋線和電動機饋線的一般控制方式。
1.3、交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。有6 種適用于雙電源操作控制的組合方案。并設有操作 電氣聯鎖備用投、自復等控制電路，工程設計中可以直接采用。
1.4、直流控制電源為直流220V 或110V，交流控制電源為交流380V 或220V，由抽屜單元組成的成套柜。220V 控制電源引自本柜內專設 控制變壓器供電的公用控制電源，公用控制電源采用不接地方式控制變壓器，留有24V 電源供需要使用弱電信號燈時采用。
1.5、電度表的安裝地點和電壓的引人方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。
2 母線
為提高母線動熱穩定能力和改變接觸面的溫升，裝置全部采用TMY-T2 系列硬銅排，銅排表面采用先進的處理工藝。
a. 水平母線
水平母線置于柜后部母線隔室內，2500A 以上為上下雙層布置，2500A 及下為單層布置，每相由4 條或2 條母排組成，大大提高了母 線的短路強度。
開關設備水平母線銅母線排選用( 見表)
| 額定電流(A) | 銅母線規格 |
| 630、1250 | 2(50×5) |
| 1600 | 2(60×6) |
| 2000 | 2(60×10) |
| 2500 | 2(80×10) |
| 3150 | 2×2(60×6) |
| 4000 | 2×2(60×10) |
c. 中性接地母線 采用硬銅排。貫通水平中性接地線(PEN) 或接地十中性線(PE+N) 規格( 見表)。
| 相導線截面 | 選用PE(N)線截面 |
| 500-720 | 40×5 |
| 1200 | 60×6 |
| >1200 | 60×10 |
開關設備主要選用技術性能指標先進，采用引進技術國內己能批量生產的電器元件。
a. 主開關
630A 及以上的電源進線及饋線開關，主選DW45 系列，也可以用DW48、CW1 系列、AE 系列、3WE 或ME 系列，根據用戶需要，也 可選用進口的MT 系列或F 系列。
b.630A 以下的饋線和電動機控制用開關，主要選用JDM1 系列、 CM1 系列、塑殼開關也可以選用SM30 系列、TM30 系列塑殼 斷路器。
c. 交流接觸器，主要選用B 系列、LC1 系列、3TB 系列的接觸器以及與之配套的熱繼電器、聯鎖機構。
d. 電流互感器采用森源電氣有限公司監制的SDH、BH-0.66 系列、SDL 系列、SDL1 系列。
e. 熔斷器選用高分斷能力的QSA 系列刀熔和NT00 系列。
f. 為提高主電路的動穩定能力，設計了GCS 系列用的CMJ 型組合式母線夾和絕緣支件，采用高強度、阻燃型的合成材料塑成型，絕 緣強度高，自熄性能好，結構特別，只需調整積木式間塊即可適用不同規格的母線。
g. 為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCS 柜用的轉接件，與同類產品比較轉接件熱容量增大， 溫升降低。
h. 如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GCS 系列柜具有良好的通用性，不會因更新電器元件， 造成制造和安裝方面的困難。
3 結構特點( 見附圖2)
3.1 開關設備的主構架采用C 型材，構架采用拼裝結構形式。 主構架上均有安裝模數孔E=20mm。
3.2 開關設備各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3.3 開關設備柜體的尺寸系列( 見表)
| 局 | 2200 | |||||
| 寬 | 400 | 600 | 800 | 1000 | ||
| 深 | 600 | 800 | 1000 |
a. 抽屜層高的模數為160mm。分為單元、1 單元、1.5 單元、 2 單元、3 單元五個尺寸系列。單元回路額定電流400A 及以下。
b. 抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
c. 每臺MCC 柜 多能安裝11 個一單元的抽屜或22 個單元的抽屜。 其中一單元以上抽屜采用后板。
d. 抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
e. 單元抽屜與電纜室的轉接采用背板式結構ZJ-2 型轉接件。
f. 1 單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1 型轉接件。
g. 抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
h. 抽屜單元設有機械聯鎖裝置：
3.5 饋線柜和電動機控制柜設有用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件實現，既提高了電纜的使用可靠性，又極 大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸240mm 和440mm 可供選用，視電纜數量、截面和甲戶對安裝維修方便的要 求而定。
3.6 考慮到干式變壓器使用的普通性、油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓 器低壓母線方便連接。
3.7 以抽屜為主體，同時具有抽出式和固定分隔，可以混合組合，任意選用。
3.8 開關設備按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N 或PEN 方式。
3.9 柜體的防護等級為IP30、IP40，也可以按用戶需要特別制作。
4 抽屜操作機構說明
CJ-5 抽屜推進機構（以下簡稱機構）是采用螺旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和和抽出過程中， 實現三位置顯示和機械聯鎖并配有微動開關試驗位置時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、 安裝方式靈活，性能可靠。
訂貨時應提供以下資料：
1 產品的全型號包括主電路方案號和輔助電路方案號;
2 主電路系統組合順序圖；
3 柜體平面布置圖；
4 輔助電路電氣原理圖；
5 柜內元器件清單；
6 電路中電壓、電流、時間等整定參數;
7 與產品正常使用不符的其它特殊要求。
