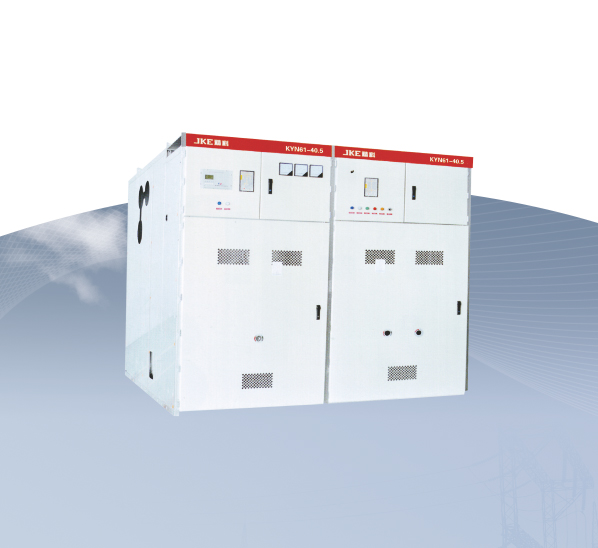

KYN61-40.5 ?型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）其主要特 點是柜內配用ZN85-40.5 與VD4、VB2 型全絕緣真空斷路器及彈簧操動機構，柜體采用覆鋁 鋅板組裝而成，提高了手車與柜體的配合精度，手車推進拉出十分輕便，互換性強。外形美觀、 方案齊全、使用可靠。
本產品用于35kV 三相交流50Hz 電力系統中，作為發電 廠、變電所及工礦企業的配電室 接受與分配電能之用，具有控 制、保護和監測等功能。
本產品符合：G B3906《3~35kV 交流金屬封閉開關設 備》、GB ／ T11022《高壓開關設 備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、 IEC298《額 定電壓1kV 以上52kV 及以下交流金屬封閉開關設 備和控制設備》標準。
1 周圍空氣溫度：-15℃～＋ 40℃；
2 海拔高度：1000m 及以下；
3 濕度條件：
日平均值不大于95%，水蒸氣壓力日平均值不超2.2kPa；
月平均值不大于90%，水蒸氣壓力月平均值不超1.8kPa。
4 地震烈度：不超過8 度；
5 沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。
1、KYN61-40.5 ?型開關設備技術參數
| 名稱 | 單位 | 數據 | |
| 額定電壓 | kV | 40.5 | |
| 額定電流 | 主母線的額定電流 | A | 630、1250、1600、2000 |
| 配用斷路器的額定電流 | A | 630、1250、1600、2000 | |
| 額定絕緣水平 | 1min工頗耐受電壓，極間、極地間/斷口間 | kV | 95/110 |
| 雷電沖擊耐受電壓（峰值），極間、極地間/斷口間 | kV | 185/215 | |
| 輔助回路、控制回路的工頻耐受電壓 | V/1min | 2000 | |
| 額定頻率 | Hz | 50 | |
| 額定短路開斷電流 | kA | 20、25、31.5 | |
| 額定短時耐受電流/額定短路持續時間 | kA/4s | 20、25、31.5 | |
| 額定峰值耐受電流 | kA | 50、63、80 | |
| 額定短路關合電流 | kA | 50、63、80 | |
| 控制回路額定電壓 | V | DC:110220，AC:110220 | |
| 防護等級 | 開關設備外殼 | IP4X | |
| 隔室間（柜門打開時） | IP2X | ||
| 名稱 | 單位 | 數據 | |
| 額定電壓 | kV | 40.5 | |
| 額定電流 | A | 630、1250、1600、2000 | |
| 額定絕緣水平 | 1min工頻而t受電壓，極間、極地間/斷口間 | kV | 95/110 |
| 雷電沖擊耐受電壓（峰值），極間、極地間/斷口間 | kV | 185/215 | |
| 輔助回路、控制回路的工頻耐受電壓 | V/1min | 2000 | |
| 額定頻率 | Hz | 50 | |
| 額定短路開斷電流 | kA | 20、25、31.5 | |
| 額定短路關合電流 | kA | 50、63、80 | |
| 額定峰值耐受電流 | kA | 50、63、80 | |
| 額定短時耐受電流/額定短路持續時間 | kA/4s | 20、25、31.5 | |
| 機械壽命 | 次 | 10000 | |
| 合閘時間 | ms | 50_100 | |
| 分閘時間 | ms | 35_60 | |
| 額定操作順序 | 分-0.3s-合分-180s-合分 | ||
本產品分為柜體、手車兩大部分。柜體為鋼板彎制，噴塑后用螺栓組裝而成。按功能特征可 分為小母線室、繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔。 柜體外殼防護等級為IP4X；手車室門打開，防護等級為IP2X。
本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等主電路 方案。母線采用復合絕緣，相間及連接頭配有用阻燃材料注塑而成的絕緣套，主母線相鄰柜間用 母線套管隔開，防止事故蔓延，同時對主母線起到輔助支撐作用。電纜室裝有接地開關、 過電壓保護裝置等。
觸頭盒前裝有金屬活門，上下活門在手車從斷開／試驗位置運動到工作位置過程中自動打開， 當手車反方向運動時自動關閉，與高壓隔離。主開關、手車、接地開關及柜門之間的聯鎖均 采用強制性機械閉鎖方式，滿足“五防”功能要求。
斷路器手車采用絲桿傳動推進機構，超離合器。絲桿螺母推進機構輕松地操作使手車在試 驗位置和工作位置之間移動，借助絲桿螺母的自鎖性可使手車可靠的鎖定在工作位置，防止因電 動力的作用引起手車竄動而引發事故。超離合器在手車移動退至試驗位置和時至工作位置時起 作用，使操作軸與絲杠軸自動脫離而空轉，可防止誤操作而損壞推進機構。其他手車采用杠桿推 進機構。試驗工作位置有定位肖鎖定。
柜體外形尺寸為：寬× 深× 高：1400×2200×2600
訂貨時須注明：
1 主電路方案編號、用途、單線系統圖、排列圖和配電室平面布置圖等；
2 輔助回路接線原理圖、端子排列圖；
3 開關設備內的電器元件的型號、規格、數量；
4 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求；
5 如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據:
6 需要附件、備件時，應提出種類和數量；
7 開關設備使用在特別環境條件，應在訂貨時詳細說明。
訂貨時須注明：說明。
