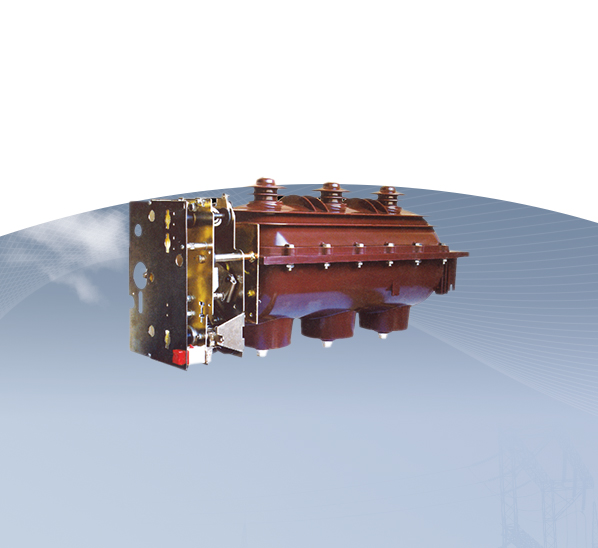

FLN36-12D、FLRN36-12D 型戶內交流高壓六氟化硫負荷開關及負荷開關- 熔斷器組合電 器是我公司消化吸收國外先進技術，結合我國的運行要求，自行設計研制而成。該產品經全面型 式試驗，性能符合GB3804《3 ～ 63KV 交流高壓負荷開關》、GB16926《高壓負荷開關- 熔斷 器組合電器》、IEC60265。IEC60420 標準要求。該產品具有“合一分一接地”三工位滅弧室， 聯鎖可靠，斷口絕緣強度高，大爬距設計，特別的動密封和固定密封設計，密封可靠，是裝備城 市電網的新一代高壓開關設備。
本產品適用于三相交流10kV、50Hz 的電力系統中，作為工礦企業、高層建筑、住宅小區、 預裝式變電站等場所，用來開斷、關合負載電流、故障電流，控制和保護線路與配電變壓器之用。
使用本開關的改進型環網柜，適宜于海拔較高地區(3800m 以下)。
● 3.1 海拔高度：1000m 及以下;
● 3.2 環境溫度：-15℃～ +40℃ ;
● 3.3 相對濕度：日平均值不大于95%; 月平均值不大于90%;
● 3.4 周圍空氣不受煙、塵埃、腐蝕性或可燃?xì)怏w、水蒸汽或鹽霧的明顯污染;
● 3.5 無經常性的劇烈振動。
● 4.1 負荷開關和組合電器由相同的絕緣軀殼開關本體、各自的彈簧操動機構、熔斷器觸頭座和熔 斷器動作撞擊脫扣系統組成。
● 4.2 上下軀殼由環氧樹脂注射而成，構成充氣內腔，公用動觸頭作旋轉可循序完成“合一分 一接地”三種工作狀態，在基本手力彈簧貯能操動機構上可加裝電動合、分閘，實現遙控操作，供 用戶選擇。
● 4.3 機構箱正面可配有SF6 氣體壓力表，設有位置指示，壓力表用于監視SF6 氣體壓力變化。 位置指示裝置直接與動觸頭傳動軸聯接，指示動觸頭的工作位置 可靠。
● 4.4 軀殼后部設有隔膜，當滅弧室內部可能會發生某種事故造成壓力過高時，過壓氣體可沖 破隔膜得到釋放。
● 4.5 負荷開關與接地開關、接地開關與前門( 開關有此聯鎖，供配柜時使用) 均有可靠的機械聯鎖。
熔斷器技術參數
| 型號 | 額定電壓（kV) | 熔斷器額定電流(A) | 熔斷件額定電流(A) | 額定開斷電流（KA) |
| SDLAJ | 12 | 40 | 6.3，10，16，20，25，31.5，40 | 50 |
| SFLAJ | 12 | 100 | 50，63，71，80，100 | 50 |
| SKLAJ | 12 | 125 | 125 | 50 |
| 序號 | 名稱 | 單位 | 數據 | ||
| FLN36-12D | FLRN36-12D | ||||
| 1 | 額定電壓 | kV | 12 | 12 | |
| 2 | 額定頻率 | Hz | 50 | 50 | |
| 3 | 額定電流 | A | 630 | 125 | |
| 4 | 負荷開關額定短時耐受電流/額定短路持續時間 | kA/S | 20/3 | 20/3 | |
| 接地開關額定短時耐受電流/額定短路持續時間 | kA/S | 20/2 | 20/2 | ||
| 5 | 額定峰值耐受電流和額定短路關合電流 | KA | 50 | 125 | |
| 6 |
額定 開斷 電流 |
有功負載開斷電流 | A | 630 | 630 |
| 閉環開斷電流 | A | 630 | 630 | ||
| 5%額定有功負載開斷電流 | A | 31.5 | 31.5 | ||
| 開斷電纜充電電流 | A | 10 | 10 | ||
| 開斷空載變壓器容量 | KVA | 1250 | 1250 | ||
| 開斷轉移電流 | A | 1700 | |||
| 預期短路開斷電流 | kA | 50 | |||
| 7 |
額定絕 緣水平 |
1min工頻耐受電壓相間、對地/斷口 | KV | 42/48 | 42/48 |
| 雷電沖擊耐受電壓相間、對地/斷口 | KV | 75/85 | 75/85 | ||
| 8 | 機械壽命 | 2000 | 2000 | ||
| 9 | SF6 額定氣壓(20℃時表壓) | Mpa | 0.04~0.05 | 0.04~0.05 | |
| 10 | 主回路電阻 | μΩ | ≤80 | ≤160 | |
| 分、合閘速度 | m/s | ≥2.6 | ≥2.6 | ||
| 分、合閘同期性 | ≤6 | ≤6 | |||
| SF6氣體平泄漏率 | - | ≤0.01 | ≤0.01 | ||
| 使用環境 | 溫度+40℃ -15℃ 海拔≤ 1000m | ||||
SF6 氣體具有良好的滅弧性能，為了使電弧迅速熄滅，開關在開斷電流過程中，動靜觸頭剛 分離時便產生電弧，此時，由于磁鐵的磁場作用，驅動電弧圍繞動靜觸頭迅速去游離和冷卻， 在電流過零時熄滅，熄弧后形成雙斷口開距具有隔離斷口的絕緣水平。這種永磁式旋弧原理，熄 滅能力很強，觸頭燒傷很輕，延長了電氣壽命。
訂貨時應注明:
● 9.1 產品型號、名稱、規格、數量;
● 9.2 額定電壓、額定電流;
● 9.3 是否配電動操作機構;
● 9.4 備品、配件的名稱及數量;
● 9.5 特別使用條件。
FLN36 － 12D/T630 － 20 戶內交流高壓六氟化硫負荷開及FLRN36 － 12 D/T 125- 31.5 戶內交流高壓六氟化硫負荷開關一熔斷器組合電器，適用于三相交流50Hz 環網或終端供電的 電站和工業用電設備中，作為10Kv 電力系統負荷控制線路保護之用。負荷開關分合負荷電流、 閉環電流、空載變壓器和電纜充電電流；組合電器可以開斷至額定短時開斷電流的任何電流， 適用于環網單元，箱式變電站等電氣成套設備，特別適用于城市居民小區配電、小型二次變電站、 開閉所、工礦企業、大型商場、機場、鐵路、醫院、體育場所等。
開關殼體使用環氧樹脂自動壓力凝膠技術 (APG) 制造而成，保證了產品的高質量，開關的 基本結構為雙斷口、三工位、旋轉式動觸頭，以SF6 氣體作為滅弧絕緣介質，動觸頭、靜觸頭 及接地觸頭置于環氧樹脂外殼內，開關內部充以0.04-0.05Mpa 氣壓的SF6 氣體后密封。 開關只能處于“閉合”、“斷開”、“接地”中的一個位置具有防止誤操作的自然閉鎖功能， 開關殼體內設有隔膜，具有向后排逸放釋壓功能。加裝電動機構可實現“三遙”功能。
開關模塊化的設計，結構更緊湊，同一開關可適用于不同應用場合，并易于安裝。
| 序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
|
標 號 |
(A) 型 機構 |
QK | DXN | KA1 | HR，HG | QA，TA | S8-S9 | SL-S6S10 | M | TQ |
|
(K) 型 機構 |
QK | DXN | KA1，KA2 | HR，HG | QA，TA | S8-S9 | S1-S5 | M | TQ | |
| 名稱 | 空氣開關 | 帶電顯示器 | 中間繼電器 | 信號燈 | 按鈕 | 輔助開關 | 輔助開關 | 電機 | 線圈 | |
