概述

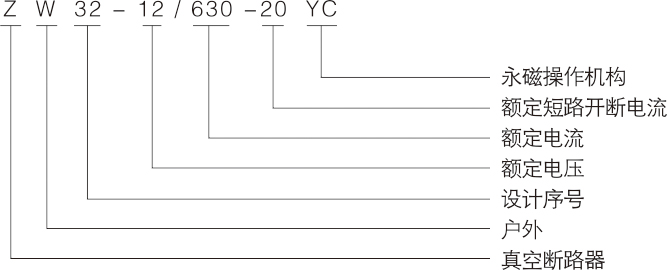

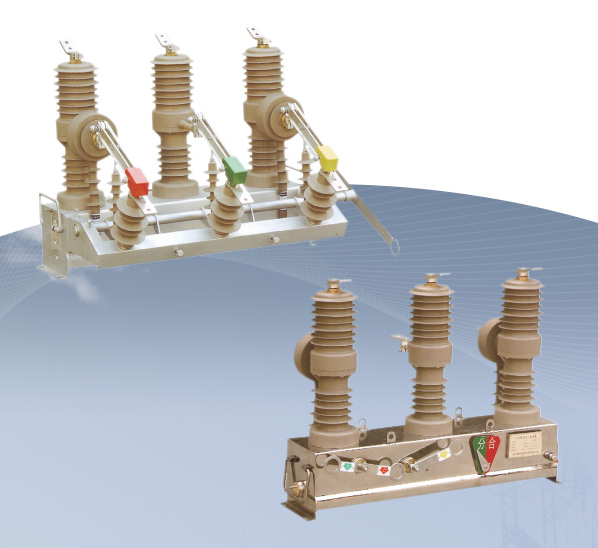

ZW32-12 型永磁戶外真空斷路器( 以下簡稱斷路器) 為額定電壓12kV，三相交流50Hz 的戶 外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及 工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。
該型產品采用永磁操作機構進行操作；由于永磁操作機構由永磁體提供保持力，使開關保持 在分合閘位置，其機械零件數量少、機械傳動鏈短，從而大大提高了開關的可靠性和機械壽命。
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定短路開斷電流 | kA | 20 |
| 5 | 額定峰值耐受電流（峰值） | kA | 50 |
| 6 | 額定短時耐受電流 | kA | 20 |
| 7 | 額定短路關合電流（峰值） | kA | 50 |
| 8 | 機械壽命 | 次 | 10000 |
| 9 | 額定短路開斷電流開斷次數 | 次 | 30 |
| 10 | 工頻耐受電壓（1min)：(濕）（干）相間、對地/斷口 | kV | 42/48 |
| 11 | 雷電沖擊耐受電壓（峰值）相間、對地/斷口 | kV | 75/85 |
| 12 | 二次回路1min工頻耐壓 | kV | 2 |

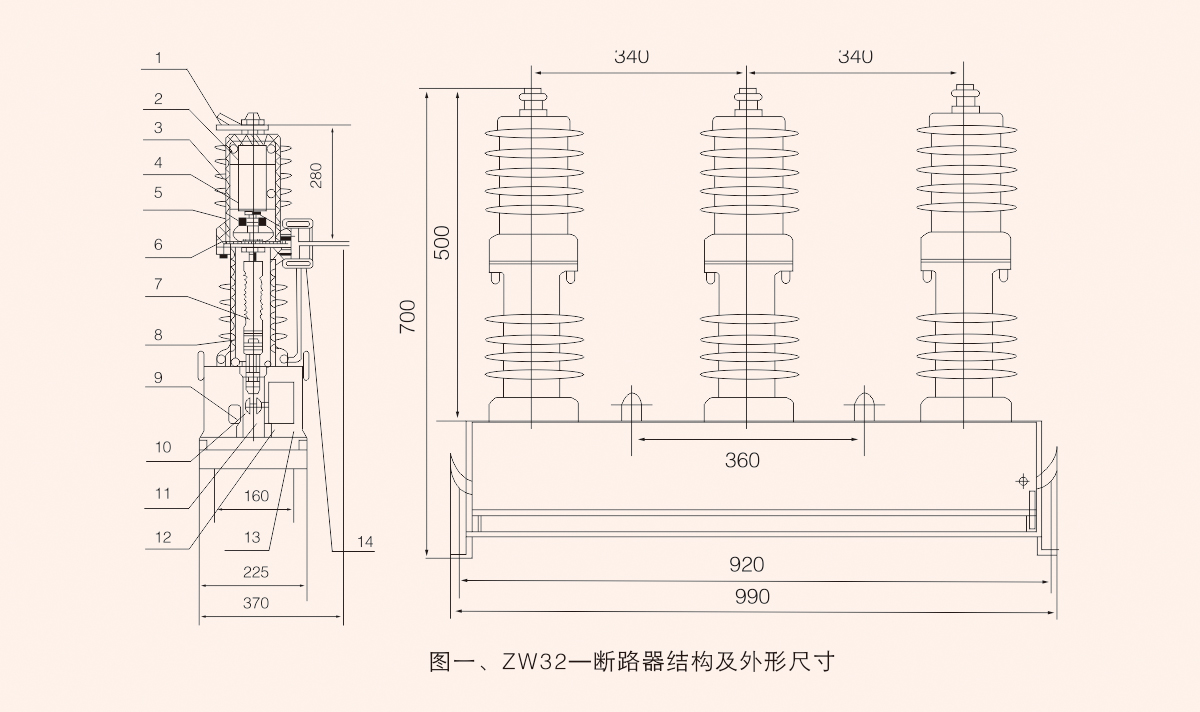

| 1、上出線 | 4、下出線 | 7、絕緣拉桿 | 10、驅動連板 | 13、機構箱 |
| 2、滅弧室 | 5、導電夾 | 8、觸頭壓力簧 | 11、機構輸出軸 | 14、電流互感 |
| 3、絕緣筒 | 6、軟聯結 | 9、分閘彈簧 | 12、操動機構 |

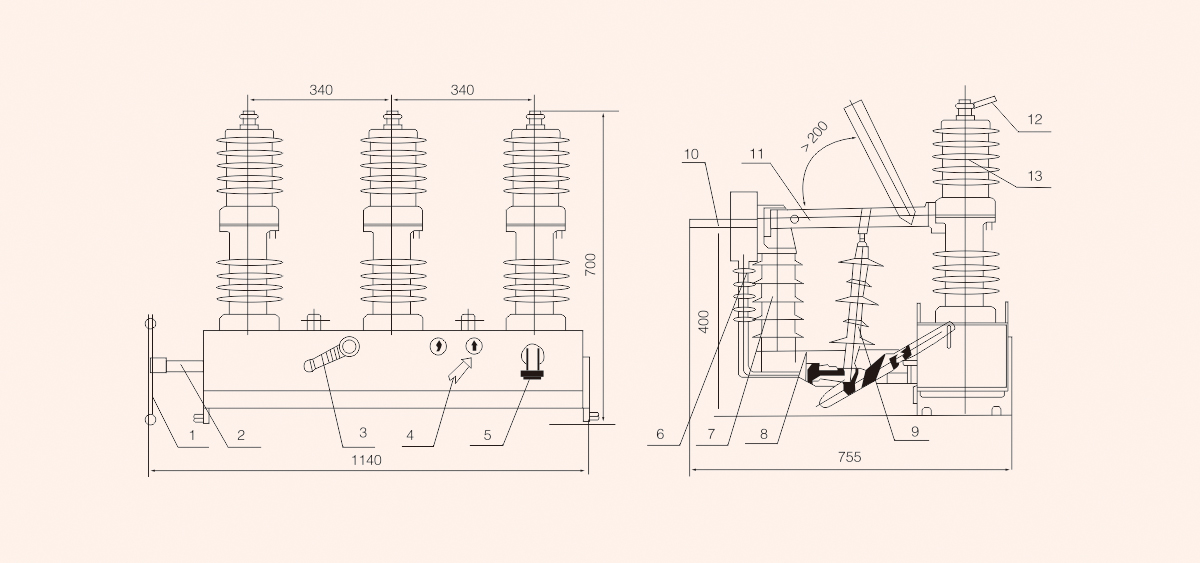

| 1、操作手柄 | 4、分合批示 | 7、絕緣子 | 10、接線板( 進線端） | 12、接線板( 出線端） |
| 2、隔離主軸 | 5、接線插頭 | 8、隔離架 | 11、隔離刀片 | 13、斷路器 |
| 3、分閘手柄 | 6、電流互感器 | 9、絕緣拉桿 |
